정보

특성

1)통신:RS485/Modbus-RTU

2)다중 회로:A+B 독립 2회로 DC24V 출력

3) U와 I 평가:유:AC 220V/380V I:5A

기능

·A+B 독립 2회로 3상 간선 부스바의 전압, 전류, 유효전력, 무효전력, 피상전력, 역률, 유효에너지, 무효에너지, 영점전압, 누설전류, 영상전류, 총계 고조파 함량(THD), 2-63 고조파, 주변 온도 및 습도.

·8개의 스위칭 상태 입력,

·스위칭 상태 출력 4개, 누출 모니터링 2개

·RS485 통신 3개

설치

DIN 35 밀리미터

차원 (L*W*H):

180*90*45

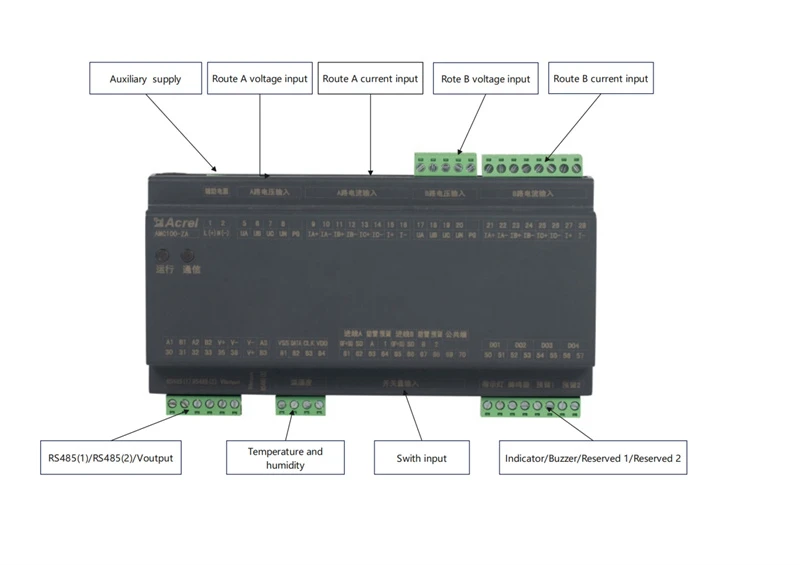

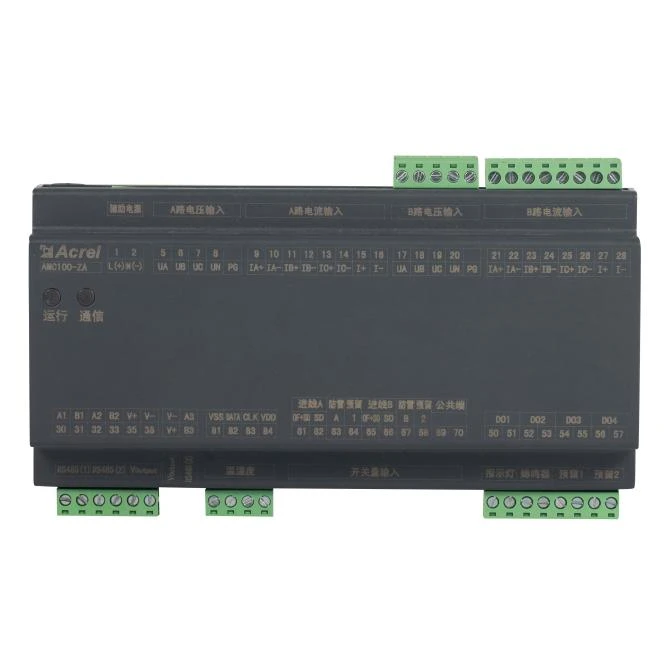

외관

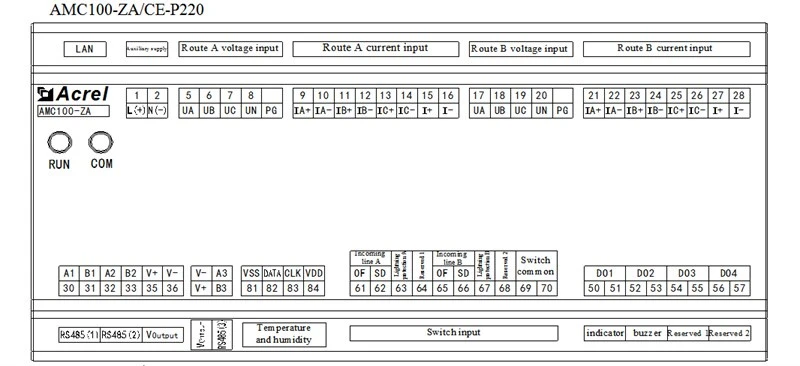

배선

매개변수

분배 체계		교류
버스 전압	정격전압	220V
	측정 범위	±20%
	초과 적재	순시전압 2회/초
전류 수신 회로	정격	2차 5A
	범위	0-6A
	초과 적재	연속 1.2회, 순시 10회/초
정확성	수신 라인	전압/전류 레벨 {{0}}.2, 유효 전력/에너지 레벨 0.5, 무효 전력/에너지 레벨 1
	온도	±1도
	습기	±5%
빈도		AC45-65Hz
보조 전원 공급 장치		AMC100-ZA: 전원을 공급받는 신호(15W 이하) AMC100-ZA-P220: 220V 독립 전원 공급 장치 AMC100-ZA-P24: DC 12-24 V 독립 전원 공급 장치
절연저항		모든 단자와 쉘의 전도성 부분 사이의 절연 저항은 100MΩ 이상입니다.
스위치 출력		4채널 3A 250VAC/3A 30VDC
스위치 입력		8개의 건조 노드
의사소통		백그라운드 시스템에 대한 격리된 RS485/Modbus-RTU 1개 터치 스크린에 대한 RS485/Modbus-RTU 1개 RS485/Modbus-RTU 연결 다운스트림 모듈 옵션 1-채널 이더넷 통신 기능
설치		DIN35mm 레일 또는 바닥판 설치

인용

모양	유형	기능	FOB 상하이 (미국 달러)
	AMC100-ZA	A + B 이중 3상 AC 입력 회로의 전체 전력 매개변수 모니터링, 스위칭 상태 입력 8개, 스위칭 상태 출력 4개, 누출 모니터링 2개, 온도 및 습도 감지 1개, RS485 통신 3개	148
	AMC-FA30〈블랙〉	A + B 이중 AC 콘센트 총 30개 분기 및 RS485 통신 1개의 전체 전력 매개변수를 모니터링합니다.	133
	AMC-FA48〈블랙〉	A + B 이중 AC 콘센트 총 48개 분기 및 RS485 통신 1개의 전체 전력 매개변수를 모니터링합니다.	177
	AMC-FAK30〈화이트〉	A + B 이중 AC 콘센트 총 30개 분기 및 RS485 통신 1개의 전체 전력 매개변수 및 스위치 상태를 모니터링합니다.	177
	AMC-FAK48〈블랙〉	A + B 이중 AC 콘센트 총 48개 분기 및 RS485 통신 1개의 전체 전력 매개변수 및 스위치 상태를 모니터링합니다.	237
	AMC100-ZD	2개의 독립적인 수신 라인 A + B, 스위칭 입력 8개, 스위칭 출력 4개, 온도 및 습도 감지 1개, RS485 통신 3개의 전압, 전류, 전력 및 전기 에너지를 모니터링합니다.	148
	AMC100-FD30	총 30개 분기 및 1개의 RS485 통신에서 A + B 이중 DC 출력 라인의 전체 전력 매개변수를 모니터링합니다.	133
	AMC-FD48〈화이트〉	총 48개 분기 및 1개의 RS485 통신에서 A + B 이중 DC 출력 라인의 전체 전력 매개변수를 모니터링합니다.	177
	AMC100-FDK30	A + B 듀얼 DC 콘센트 30개 분기 및 1개의 RS485 통신의 전체 전력 매개변수 및 스위칭 상태(활성)를 모니터링합니다.	177
	AMC100-FDK48	A + B 듀얼 DC 콘센트 48개 분기 및 1개의 RS485 통신의 전체 전력 매개변수 및 스위칭 상태(활성)를 모니터링합니다.	237
