설명

AC 샘플링 기술을 사용하여 PZ 시리즈 전기 에너지 미터는 전류, 전압, 전력, 전기 에너지 등과 같은 많은 3상 그리드 전기 매개변수를 직간접적으로 측정할 수 있습니다. 로컬 디스플레이에 사용하고 제어 장비와 연결하여 측정 및 제어 시스템을 구성할 수 있습니다.

호환 가능한 Modbus-RTU 프로토콜을 채택한 RS-485 통신 포트가 장착된 미터는 전기 매개변수 신호를 4채널(2채널) 스위칭 입력/2채널 스위칭 출력이 있는 표준 아날로그 출력으로 전환할 수 있습니다. 다양한 요구 사항에 따라 변환 비율, 경보, 통신 등에 대한 전기 매개변수를 전면판의 키로 설정하고 제어할 수 있습니다.

PZ 시리즈 미터는 높은 가격 대비 성능을 제공하며 기존의 전기 변환기 및 측정 미터를 대체할 수 있습니다. 고급 지능형 디지털 프런트 엔드 획득 구성 요소인 이 전기 계량기는 다양한 제어 시스템, SCADA 시스템 및 에너지원 관리 시스템에 널리 사용되었습니다.

특징

1. 삼상 에너지 미터의 카운터는 밀봉 및 간섭 방지 효과가 우수하여 정확한 측정을 보장할 수 있습니다.

2. 전압에 대한 더 높은 정확도: 클래스 0.2, 활성 에너지: 클래스 0.5. 전압은 660V에 연결할 수 있습니다.

3. 92*92/ 88*88 디자인으로 설치가 더 편리하고 시간이 절약됩니다.

4. 선명한 LCD/LED 화면으로 데이터를 보다 선명하게 볼 수 있고 오류를 방지할 수 있습니다.

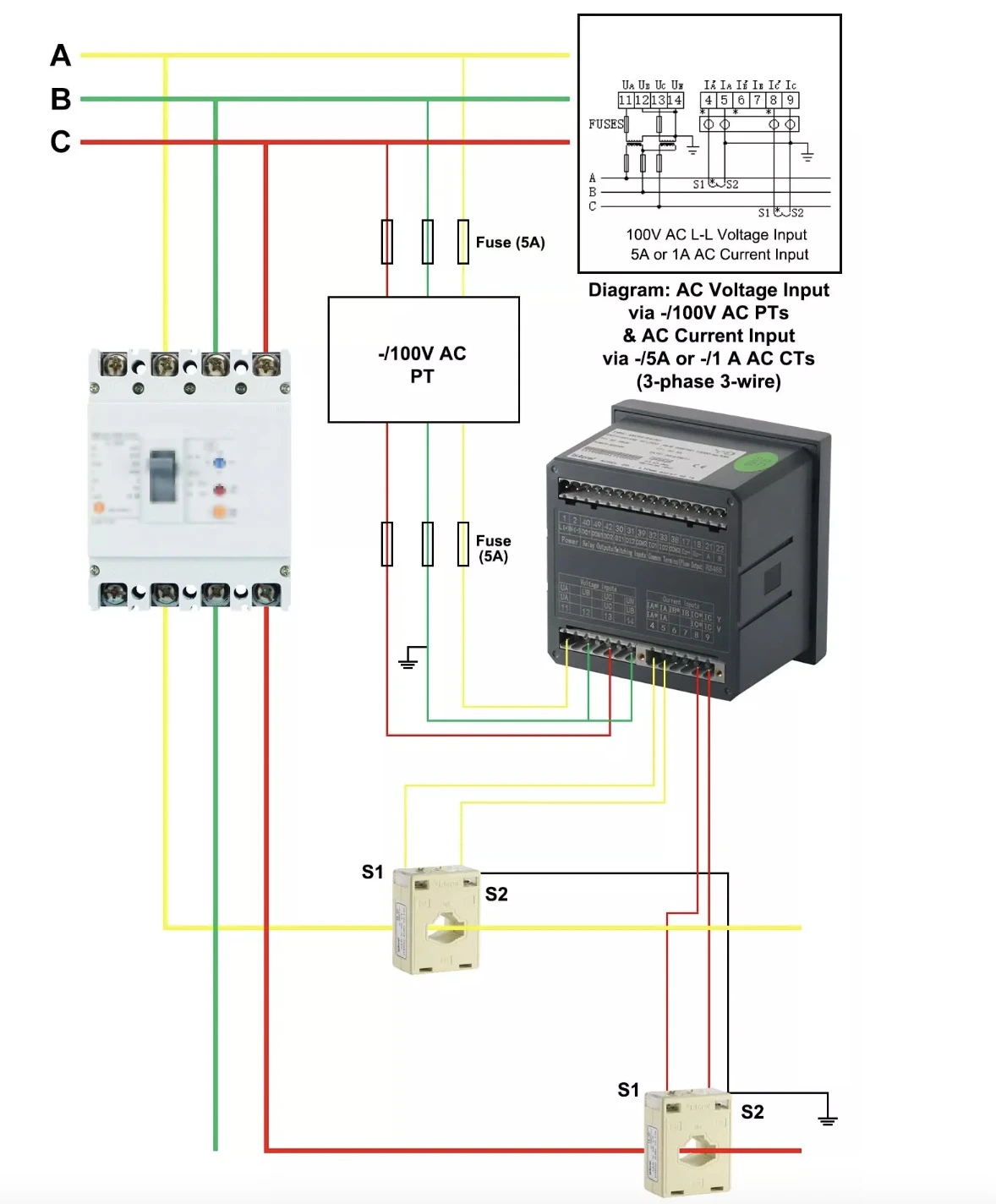

모습

모수

프로젝트			P매개변수
사양			3상 3선, 3상 4선
입력	연결하다		45-65Hz
	빈도		3상 3선식, 3상 4선식
	전압	과부하: 1.2배 등급(연속); 1초 동안 10배 평가
		소비 전력: < 0.2VA
	현재의	과부하: 1.2배 등급(연속); 1초 동안 10배 평가
		소비 전력: < 0.2VA
산출	전기 에너지		출력 모드: 2-채널 오픈 컬렉터 포토 커플러 펄스
			펄스 상수: 10000, 40000, 160000 imp/kWh
	의사소통		RS485포트, Modbus -RTU 프로토콜
	표시하다		LED 또는 LCD 디스플레이, 곱셈 전원, 알람, 스위칭 표시를 마음대로 설정하십시오. 1채널 아날로그의 경우 관련 프로그래밍 가능 설정 표시
기능	스위칭 입력		2채널 또는 4채널 패시브 무전압 입력 모드
	스위칭 출력		활성 포토커플러 출력 1개
			출력 모드: 2채널 릴레이 NO 접점 출력
	아날로그 출력		출력 모드: 1, 2 또는 4채널 출력, 0 - 20mA,4 - 20mA 프로그래밍 가능
			부하 용량 500Ω 이하
정확도 등급	주파수{{0}}.05Hz, 무효전력량 1급, 기타 0.5급
전원	DC100~350V; AV 85~265V; (계기배선을 하기 위해서는 우선한다)		전력 소비<5VA
보안	Equipment withstand voltage= power supply, voltage input circuit 2kVAC; power supply,current circuit 2.5kV/1min(RMS) Insulation resistance- input, output end to housing >100MΩ
	의 범위		모드버스 RTU:1~ 247;
환경	온도	작업: -10도 ~ 플러스 55도 보관: -25도 ~ 플러스 75도
	습기	93% 이하 RH 비응축
	고도	2500m 이하
