0-5V 전류 트랜스듀서

BA 시리즈 아날로그 출력 전류 트랜스듀서 제품은 전자기 유도 원리를 적용하여 전력망의 AC 전류를 실시간으로 측정하고, 일정한 전류 및 선형 보정 기술을 사용하여 이를 분리하여 표준 DC 신호 출력으로 변환합니다.

		BA05-AI/I(V)	BA10-AI/I(V)	BA20-AI/I(V)	BA50-AI/I(V)	BA50L-AI/I(V)
보조 전원	DC 12V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V
	DC 24V
소비		≤1W	≤1W	≤1W	≤1W	≤1W
관통 구멍 크기		φ5mm	φ10mm	φ20mm	φ50mm	φ50mm
입력	전류	AC 0 ~(0.5~10)A	AC 0 ~(8~50)A	AC 0 ~(40~200)A	AC 0 ~(60~600)A	AC 0 ~(0.1~1)A (누출 전류의 제한)
출력	명목 가치	DC4-20mA, 또는 0-20mA,0-5V,0-10V 등
	부하 저항	전류 출력≤500Ω, 전압 출력≥1kΩ
정확도 클래스		0.5%
응답 시간		≤350ms
온도		작동: -10 ~ +55°C 스토리지:-25 ~ +70°C
온도 계수		≤200ppm/°C
설치		(레일) DIN35, 나사로 칸막이에 수정
표준		GB/T 13850

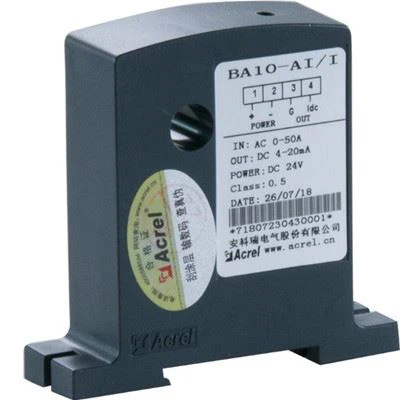

	BA10-AI/I ●응용 분야: 산업 자동화 ●입력: 최대 50A까지 AC 전류 측정 ●과부하: 정격값의 1.2배 ●출력: DC 4-20mA
BA50L-AI/I ●입력: 0-1A 누출 전류 ●출력: DC 4-20mA ●누출 전류 측정 ●과부하: 정격 값의 1.2배

●정확도 높

●더 높은 수준의 격리

●안전수준 향상

●소비 감소

표준 DIN35mm 레일을 설치하고 레일에 BA 센서를 설치하는 데 적합한 장소를 선택하십시오.

캐비닛의 하단 패널에서 설치된 센서의 고정 구멍의 위치에 해당하는 두 개의 나사 구멍을 여는 적절한 장소를 선택합니다. 센서를 배치한 후 위치 지정 나사를 설치합니다.

1 —— + 양수 전원 공급 장치(반전되지 않음)

2 —— - 파워 어스

3 —— G(전류 출력 음수, 전원 공급 장치와 공유할 수 있음)

4 —- IDC(전류 출력 양성), VDC(전압 출력 양성)
