개요

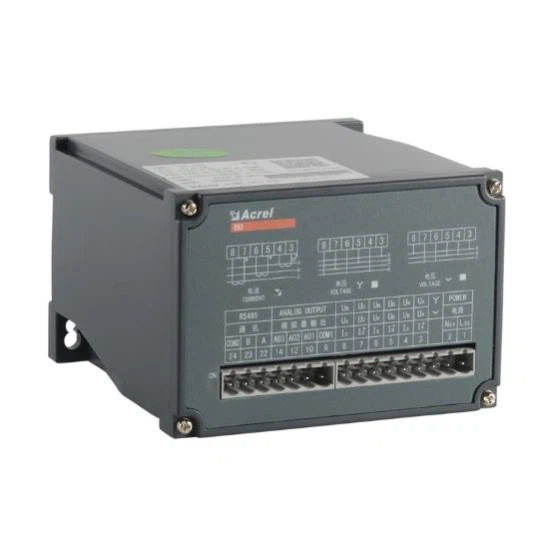

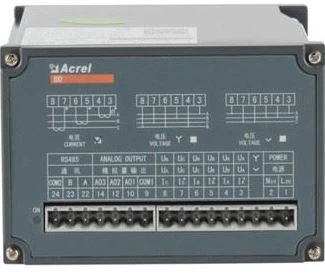

Acrel BD 시리즈 전기 송신기는 전기 매개변수를 분리하고 전송할 수 있는 장치입니다. 이 BD-3P 시리즈 전력 주파수 변환기는 유효 전력, 무효 전력을 측정할 수 있습니다. 정격값 과부하의 1.2배; DC 0-5V/0-10V/0-20mA/4-20mA 모두 아날로그 출력으로 선택할 수 있습니다.

기능

		BD-AI BD-AV	BD-F	BD-PF	BD-3I3 BD-3(4)V3	BD-3(4)P BD-3(4)Q	BD-3(4)E

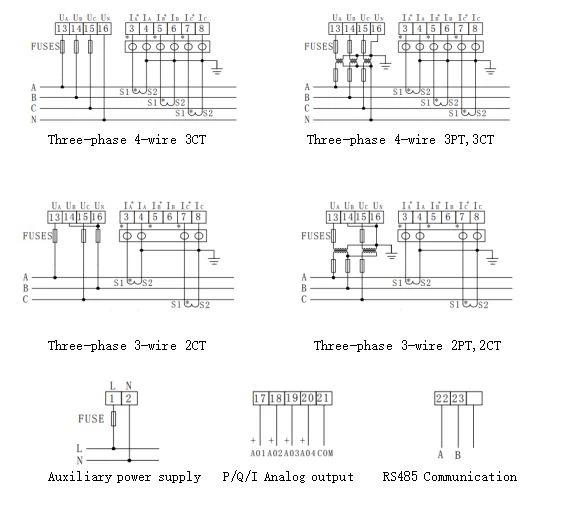

위상&Wiring	1P2W	√	○	○	○	○	○
	3P3W	—	—	○	○	○	○
	3P4W	—	—	○	○	○	○
입력	전압	다이렉트 LL	최대 480V AC
		직접 LN	최대 276V AC
		외부 PT 사용	○	○	○	○	○
	현재의	직접	최대 5A AC
	현재의	외부 CT로	○	○	○	○	○
산출	정상 값	DC: 4-20mA, 0-20mA, 0-5V, 0-10V 등
	부하 저항	현재 output≤600Ω 전압 output≥1000Ω
	리플 콘텐츠	& lt;0.5% 피크 값
자질	전압	□	—	—	□
	현재의		—	—	□	□	□
	유효/무효 전력	—	—	—	—	□	□
	피상 전력	—	—		—	□	□
	역률	—	—	R	—	□
	빈도					□	□
에너지 측정	±KWh	—	—	—	—	—	○
정확도 등급	0.5%
의사 소통	인터페이스: RS485 프로토콜: Modbus-RTU			—
아날로그 출력	DC 0-5V, 0-10V, 0-20mA, 4-20mA
펄스 출력

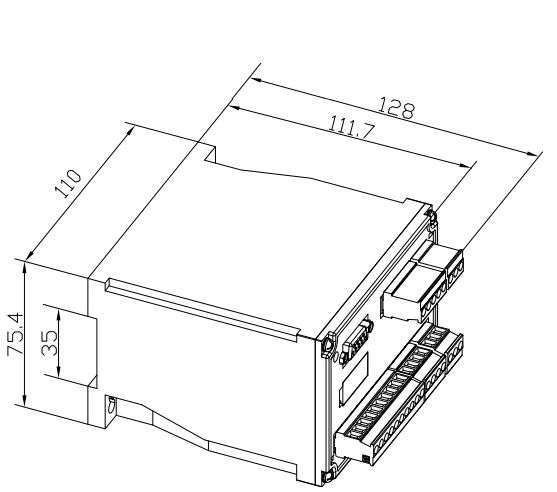

치수(mm)	하우징(WXHXD)	138X76X24	119X75X55	119X75X55	112X110X75	112X110X75	112X10X75
보조 전원		85-265V AC/DC, DC24V, DC48V
온도	작업	-10 ~ 55℃
온도	저장	-25 ~ 70℃
습기		최대 95%, 응축 없음
설치		(레일) DIN35 나사로 큐비클에 고정
표준		GB/T 13850
