개요

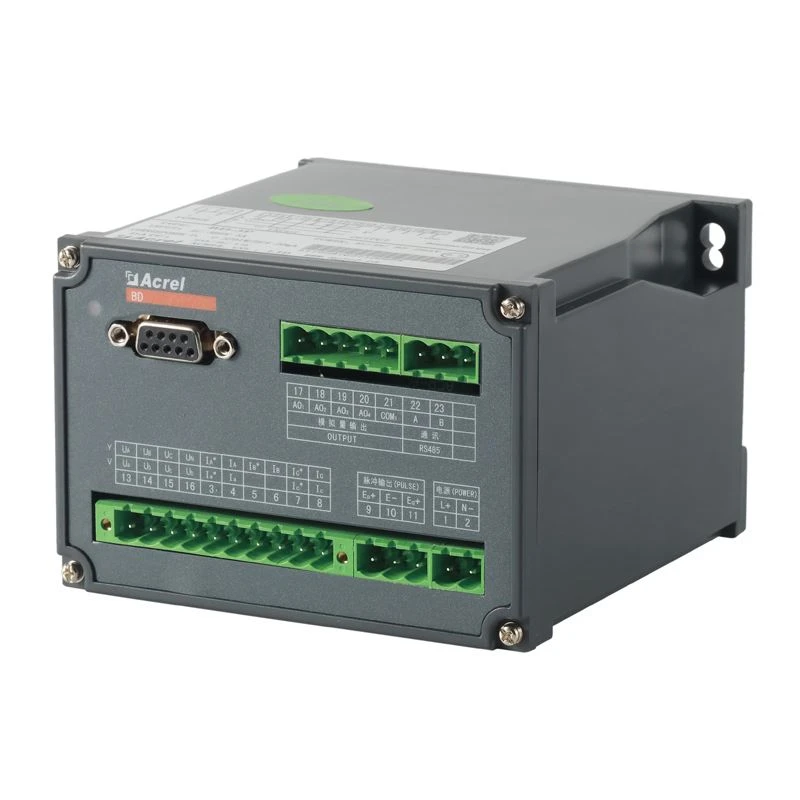

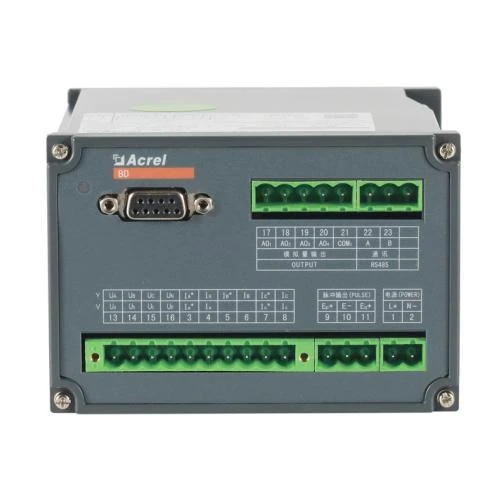

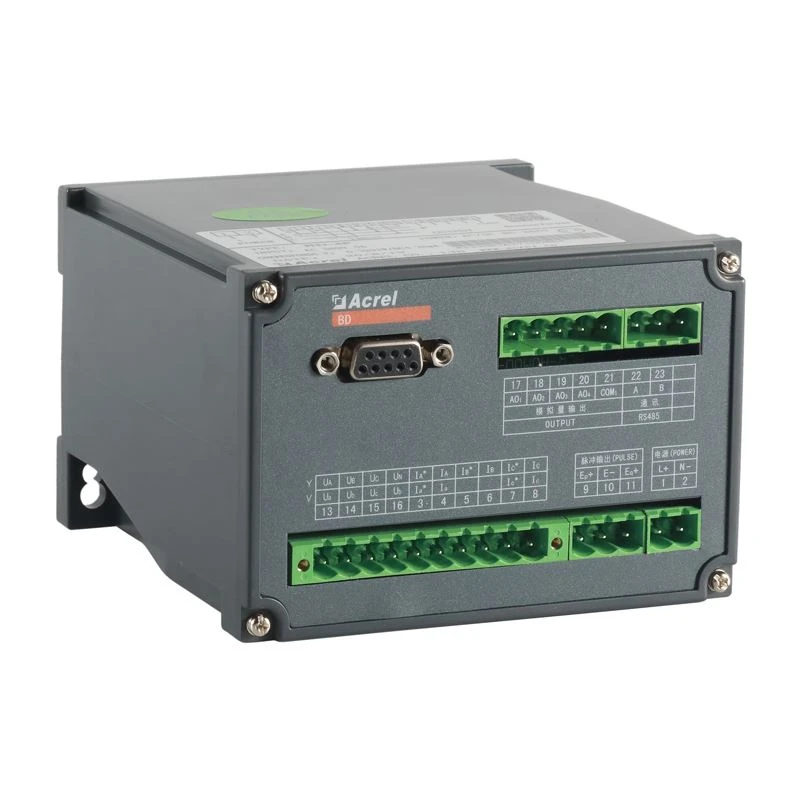

BD-4E 3상 4선식 다중 전기 매개변수 디지털 송신기는 전력 시스템의 kWh 값을 높은 선형 펄스로 전송합니다. RS485 통신 인터페이스가 있고 Modbus 프로토콜을 채택하고 3상 전류, 전압, 유효 전력, 무효 전력, 주파수, 역률, 유효 에너지 무효 에너지 등을 내보냅니다. 1~4채널 아날로그 옵션, 2채널 전기 에너지 펄스 출력.

기능

		BD-AI BD-AV	BD-F	BD-PF	BD-3I3 BD-3(4)V3	BD-3(4)P BD-3(4)Q	BD-3(4)E
위상&Wiring	1P2W	√	○	○	○	○	○
	3P3W	—	—	○	○	○	○
	3P4W	—	—	○	○	○	○
입력	전압	다이렉트 LL	최대 480V AC
		직접 LN	최대 276V AC
		외부 PT 사용	○	○	○	○	○
	현재의	직접	최대 5A AC
	현재의	외부 CT로	○	○	○	○	○
산출	정상 값	DC: 4-20mA, 0-20mA, 0-5V, 0-10V 등
	부하 저항	현재 output≤600Ω 전압 output≥1000Ω
	리플 콘텐츠	& lt;0.5% 피크 값
자질	전압	□	—	—	□
	현재의		—	—	□	□	□
	유효/무효 전력	—	—	—	—	□	□
	피상 전력	—	—		—	□	□
	역률	—	—	R	—	□
	빈도					□	□
에너지 측정	±KWh	—	—	—	—	—	○
정확도 등급	0.5%
의사 소통	인터페이스: RS485 프로토콜: Modbus-RTU			—
아날로그 출력	DC 0-5V, 0-10V, 0-20mA, 4-20mA
펄스 출력
치수(mm)	하우징(WxHxD)	138X76X24	119X75X55	119X75X55	112X110X75	112X110X75	112X10X75
보조 전원		85-265V AC/DC, DC24V, DC48V
온도	작업	-10 ~ 55℃
온도	저장	-25 ~ 70℃
습기		최대 95%, 응축 없음
설치		(레일) DIN35 나사로 큐비클에 고정
표준		GB/T 13850
