생산 설명
홀 전류 센서는 주로 AC, DC, 펄스 및 기타 복잡한 신호를 분리하고 변환하는 데 사용됩니다. 현재 신호의 신호 제어가 홀 효과 이론에 따라 변환된 후 AD, DSP, PLC, 보조 계측기 및 기타 장치에 의해 직접 획득할 수 있습니다.
홀 전류 센서는 현재 모니터링, 배터리 애플리케이션, 인버터, 태양광 발전 관리, 직류 캐비닛, DC 모터 드라이브, 전기도금, 용접, 주파수 컨버터, UPS 서보 제어 시스템의 획득 및 피드백에 널리 적용됩니다. 빠른 응답, 광범위한 측정, 고정밀, 강력한 과부하 용량, 우수한 선형성 및 우수한 간섭 방지 성능을 특징으로 합니다.
외관
매개 변수
기술 매개 변수 | 데이터 | |||
분할/닫힌 오픈 루프 | 홀 (진정한 RMS) | |||
출력 | 명목 가치 | 전압: ±5V/±4V | 현재: 4-20mA | |
제로 오프셋 전압(전류) | 전압: ±20mV | 현재:±0.05mA | ||
오프셋 전압(전류) 드리프트 | 전압: ≤±1.0mV/°C | 현재:±0.04mA/°C | ||
선형성 | ≤0.2% FS | |||
전력 전압 | DC±15V | DC 24V | ||
대역폭 | 0-20kHz | |||
응답 시간 | ≤5us | ≤1ms | ||
유전체 강도 | 전력 주파수에서 입력/출력 및 전원 공급 장치 간에 허용되는 2500VAC | |||
정확도 클래스 | 1.0 | |||
주변 조건 | 온도 | 작동 온도 : - 25 ° C - + 70 ° C; 저장 온도: -40°C-+85°C | ||
습도 | ≤95%RH, 이슬 없음, 공격적인 가스 없음 | |||
고도 | ≤3500m | |||

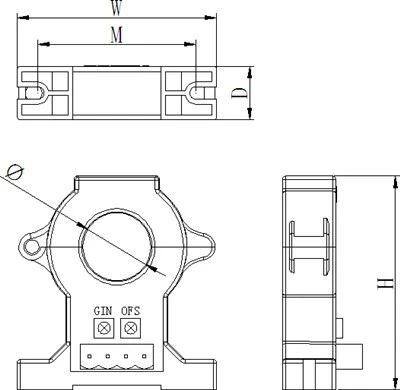

차원
 |  |
| 도1.1 | 도2.2 |
크기 사양 | 윤곽선 크기 | 사이즈를 통해 | 마운팅 크기 | 숫자 | |||||
W | H | D | a | e | Φ | M | N | ||
AHKC-EKA | 60 | 64 | 16 | / | / | 20 | 47 | / | 도1.1 |
AHKC-EKAA | 60 | 64 | 16 | / | / | 20 | 47 | / | 도1.1 |
AHKC-EKDA | 60 | 64 | 16 | / | / | 20 | 47 | / | 도1.1 |
AHKC-EKB | 100 | 102 | 24 | / | / | 40 | 80 | / | 도1.1 |
AHKC-EKBA | 100 | 102 | 24 | / | / | 40 | 80 | / | 도1.1 |
AHKC- | 100 | 102 | 24 | / | / | 40 | 80 | / | 도1.1 |
AHKC-K | 127 | 63 | 25 | 64 | 16 | / | / | 30 | 도2.2 |
AHKC-KAA | 127 | 63 | 25 | 64 | 16 | / | / | 30 | 도2.2 |
AHKC-KDA | 127 | 63 | 25 | 64 | 16 | / | / | 30 | 도2.2 |
AHKC-H | 149 | 79 | 25 | 82 | 32 | / | / | 46 | 도2.2 |
AHKC-KA | 176 | 95.5 | 29 | 104 | 36 | / | / | 60 | 도2.2 |
AHKC-HB | 204 | 111.5 | 29 | 132 | 52 | / | / | 48 × | 도2.2 |
현재 비율
 | 사양 | 정격 전류 | 전원 공급 장치 | 정격 출력 | 조리개 측정(mm) | 정밀도 |
AHKC-EKA | 0~(20-500)A | ±15V | 5V | φ 20 | 1 | |
AHKC-EKAA | DC 0 ~(50-500)A | 12V/24V | 4~20mA | φ 20 | 1 | |
AHKC-EKDA | AC 0 ~(50-500)A | 12V/24V | 4~20mA | φ 20 | 1 | |
AHKC-EKB | 0~(200-1000)A | ±15V | 5V | φ 40 | 1 | |
AHKC- EKBA | DC 0 ~(200- 1000)A | 12V/24V | 4~20mA | φ 40 | 1 |
 | AHKC- EKBDA | AC 0 ~(200~ 1000)A | 12V/24V | 4~20mA | φ 40 | 1 |
AHKC-K | 0~(400-2000)A | ±15V | 5V | 64×16 | 1 | |
AHKC- KAA | DC 0 ~(400-2000)A | 12V/24V | 4~20mA | 64×16 | 1 | |
AHKC- KDA | AC 0 ~(400-2000)A | 12V/24V | 4~20mA | 64×16 | 1 | |
AHKC-H | 0~(500-3000)A | ±15V | 5V | 82×32 | 1 | |
AHKC-KA | 0~(500-5000)A | ±15V | 5V | 104×36 | 1 | |
AHKC-HB | 0~(2000-20000)A | ±15V | 5V | 132×52 | 1 |
참고: 현재 레이블이 지정되지 않은 정격 은 AC 및 DC 입력 전류를 측정할 수 있음을 나타내며, 주문 시 지정하십시오.
폐쇄 홀 전류 센서
도1.1
도2.2
크기 사양 | 윤곽선 크기(mm) | 크기(mm)를 통해 | 장착 | 숫자 | |||||
W | H | D | a | e | Φ | M | N | ||
AHKC-E | 53 | 72 | 16 | / | / | 21 | 47 | / | 도1.1 |
AHKC-LT | 90 | 73.5 | 25 | / | / | 32.5 | 74.5 | 71 | 도1.1 |
AHKC-BS | 43 | 32.5 | 19 | 20.5 | 10.5 | / | / | / | 도2.2 |
AHKC-BSA | 43 | 32.5 | 19 | 20.5 | 10.5 | / | / | / | 도2.2 |
AHKC-F | 74 | 57 | 22 | 43 | 13 | / | / | 22 | 도2.2 |
AHKC-FA | 94 | 60.5 | 26.5 | 52 | 15 | / | 83 | 28 | 도2.2 |
AHKC-HAT | 94 | 76.5 | 24 | 52.5 | 32 | / | 83 | 28 | 도2.2 |
현재 비율
| 사양 | 정격 전류 | 전원 공급 장치 | 정격 출력 | 조리개 측정(mm) | 정밀 |
AHKC-E | 0~(20-500)A | ±15V | 5V | φ 20 | 1 | |
AHKC-LT | 0~(100-800)A | ±15V | 5V | φ 32.5 | 1 | |
AHKC-BS | 0~(20-500)A | ±15V | 5V | 20.5*10.5 | 1 | |
AHKC-BSA | DC 0 ~(50-500)A | 12V/15V/24 V | 4~20mA | 20.5*10.5 | 1 | |
AHKC-F | 0~(200-1000)A | ±15V | 5V | 43*13 | 1 | |
AHKC-FA | 0~(200-1500)A | ±15V | 5V | 52*15 | 1 | |
AHKC-HAT | 0~(400-2000)A | ±15V | 5V | 52*32 | 1 |
참고: 현재 레이블이 지정되지 않은 정격 은 AC 및 DC 입력 전류를 측정할 수 있음을 나타내며, 주문 시 지정하십시오.
