설명

ADL100 단상 전기계는 저전압 시스템에서 단상 유효 에너지 측정을 위해 설계되었으며, 동시에 전압, 전류, 전력 등과 같은 전기적 매개변수를 측정할 수 있습니다. RS485도 선택할 수 있습니다. 이 전력계는 더 작은 부피, 높은 정밀도, 우수한 EMC, 쉬운 설치 등의 장점이 있습니다. 모든 계측기는 IEC62053-21, IEC62053-22 표준의 전자 전력계 관련 기술 요구 사항을 충족합니다.

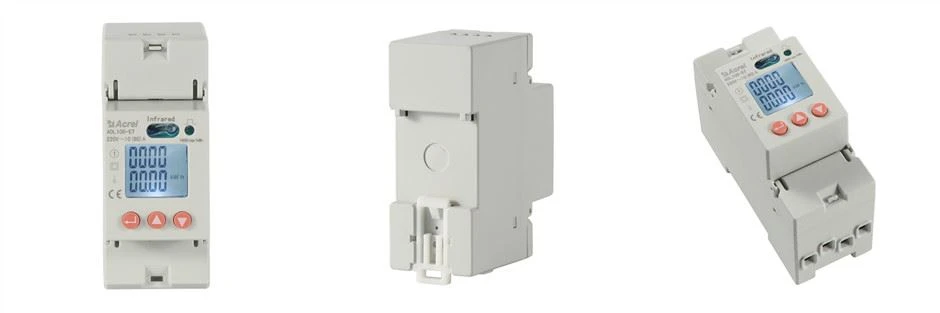

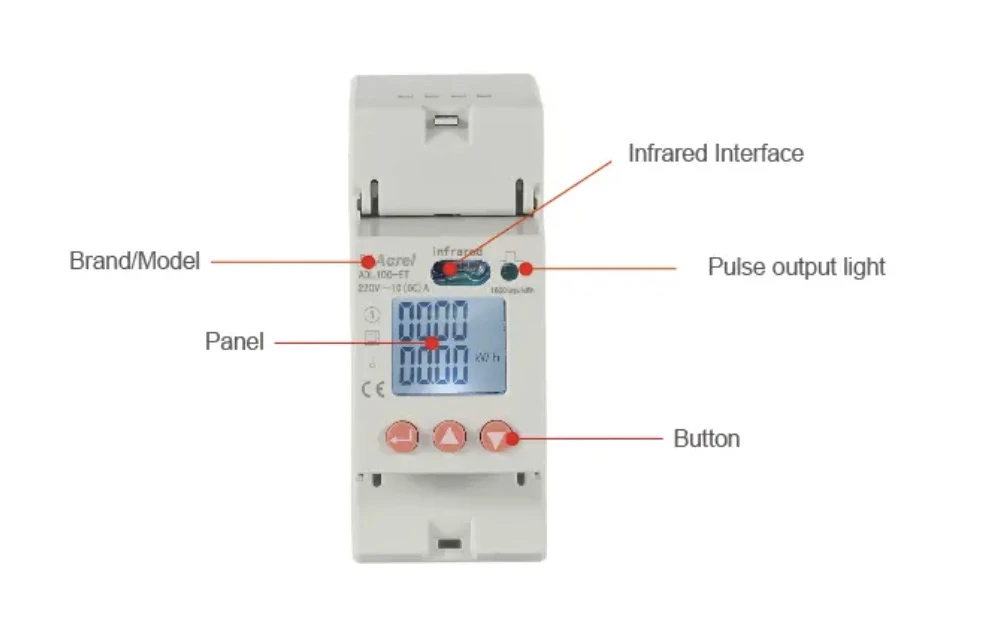

모습

1.1

매개변수

입력 전압	기준전압	교류 220V
	기준 주파수	50Hz
	전력 소모량	<10VA
입력 전류	기본 전류	10A
	최대 전류	60A
	시작 전류	4‰파운드
	소비	<4VA (Maximum current)
측정 성능	측정의 정확도	1클래스
측정 성능	측정범위	000000.00~99999999kWh
시계 정확도		오류: 0.5s/d 이하
액티브 펄스	펄스 폭	80±20밀리초
액티브 펄스	펄스 상수	1600imp/kWh, LED
의사소통	인터페이스	RS485(A+,B-)
	연결 모드	차폐된 꼬인 쌍 도체
	규약	모드버스-RTU

기능

intro

기능	기능 설명	기능 제공
kWh 측정	단상 유효 kWh(양수 및 음수)	■

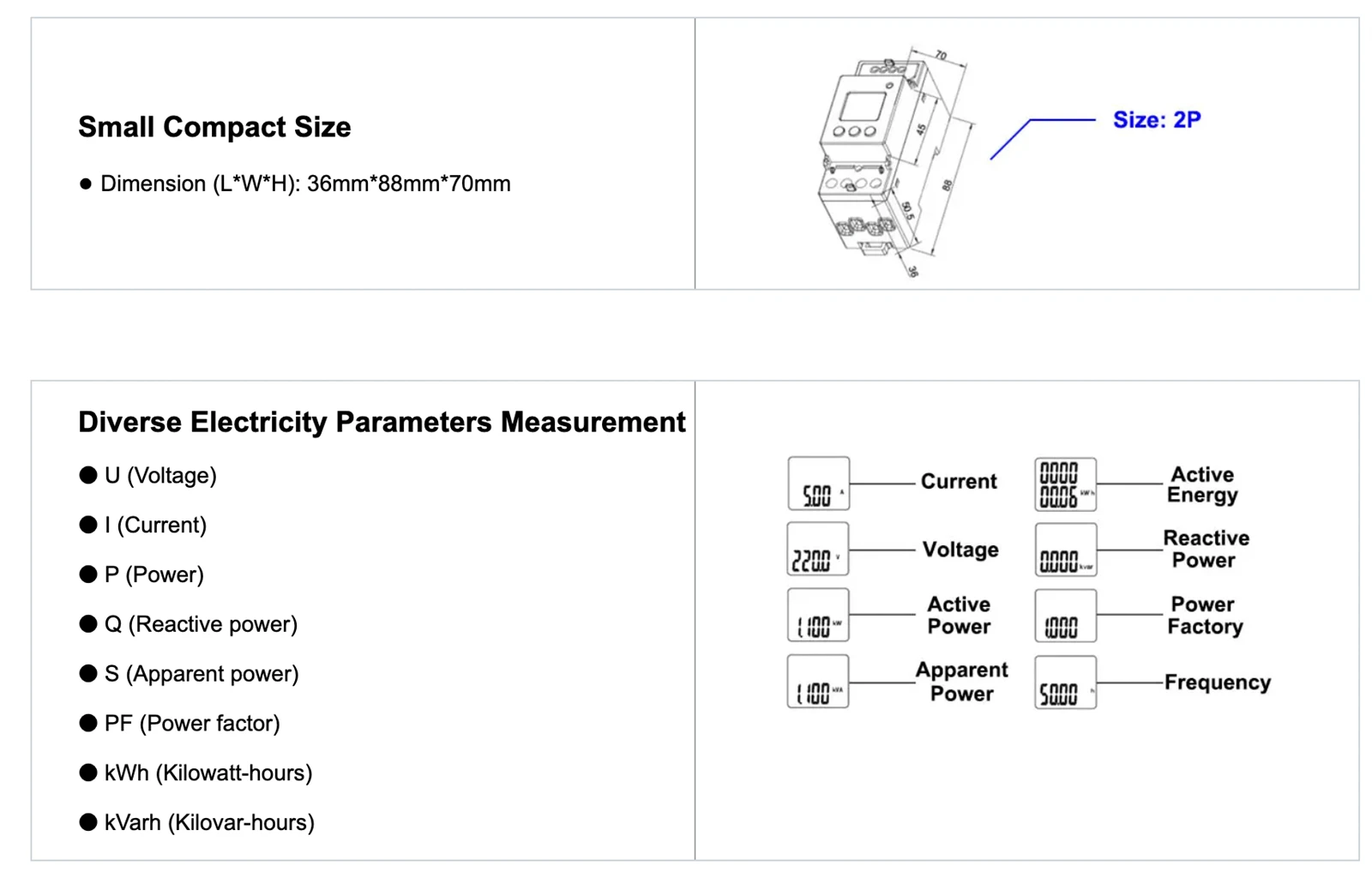

전기적 매개변수의 측정	전압, 전류, 유효전력, 무효전력, 피상전력, 역률 및 주파수	■
LCD 디스플레이	8비트 섹션 LCD	■
키 프로그래밍	코드, 주소, 통신 속도, 다중 관세 및 통신 프로토콜과 같은 매개변수를 설정하기 위한 3개의 키	■
펄스 출력	활성 에너지 펄스 출력	■

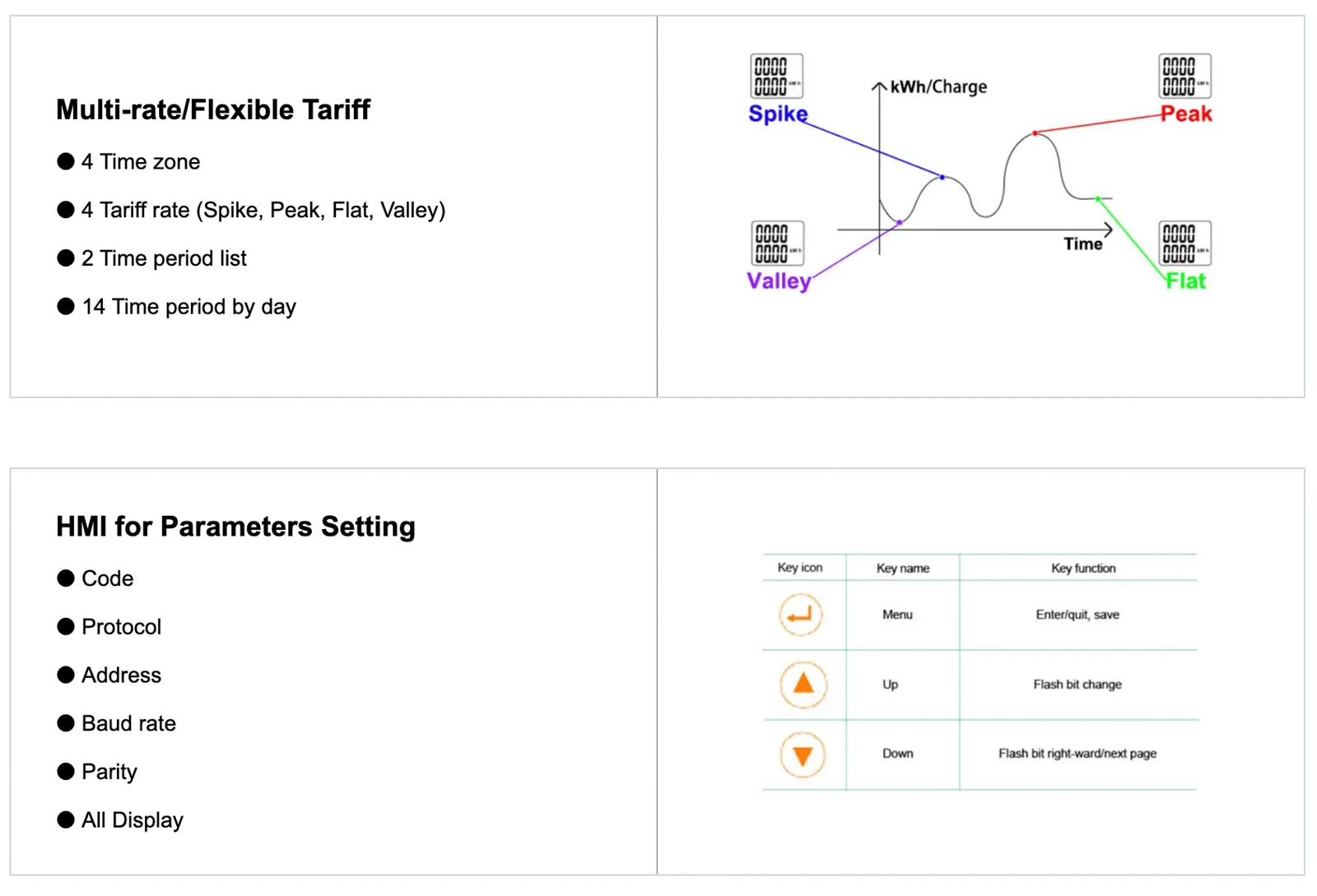

다중 관세	4개 시간대, 2개 시간 간격 목록, 일별 14개 시간 간격 및 4개 요금 적용	□F

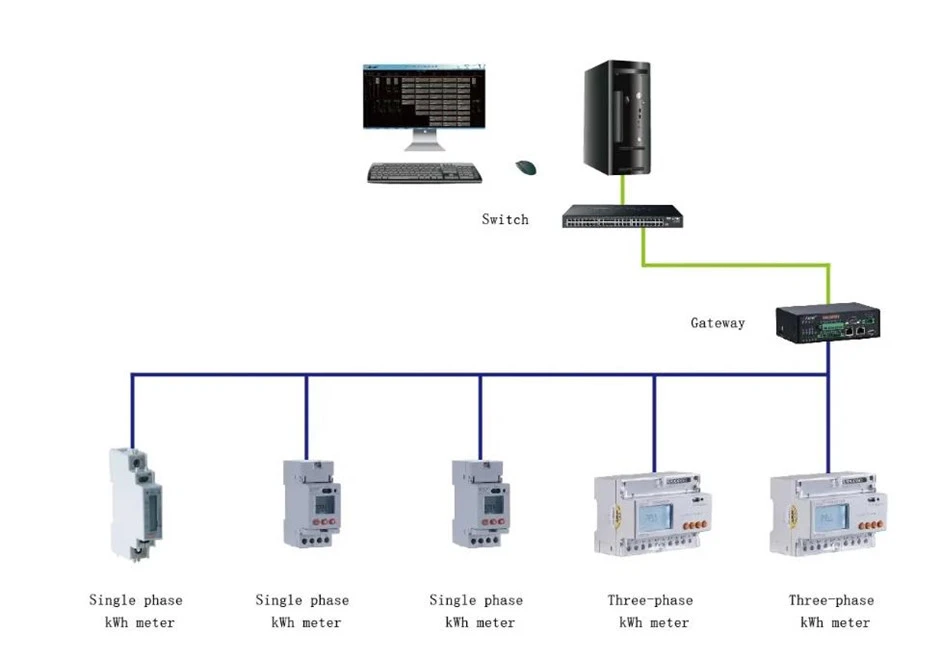

의사소통	통신 인터페이스: RS485, 통신 프로토콜: MODBUS-RTU	□C
의사소통	적외선 통신	■
