설명

DTSD1352 AC 3상 태양열 미터

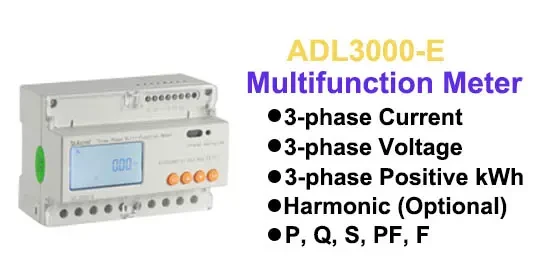

ADL3000-E는 전력 공급 시스템, 산업 및 광산을 위해 설계된 스마트 미터입니다.기업, 유틸리티에서 전기 소비량을 계산하고 전기 수요를 관리합니다. 높은 정밀도, 소형, 간단한 설치가 특징입니다. 모든 전기 매개변수 측정을 포괄적인 전기 계량 및 관리와 통합하여 지난 12개월에 대한 다양한 데이터를 제공하고, 31번째 고조파 함량과 총 고조파 함량을 확인하고, 스위칭 입력 및 릴레이 출력으로 원격 통신 및 원격 제어를 실현하고 알람 출력을 자랑합니다. RS485 통신 포트가 장착되어 있으며 MODBUS-RTU에 맞게 조정되었습니다. ADL3000-E는 모든 종류의 제어 시스템, SCADA 시스템 및 에너지 관리 시스템에서 사용할 수 있습니다. 모든 미터는 IEC62053-21 및 IEC62053-22 표준의 전기 전력 미터 관련 기술 요구 사항을 충족합니다.

액정표시장치

효율적이고 정밀한 처리 및 테스트 장비.

다양한 선택 기능

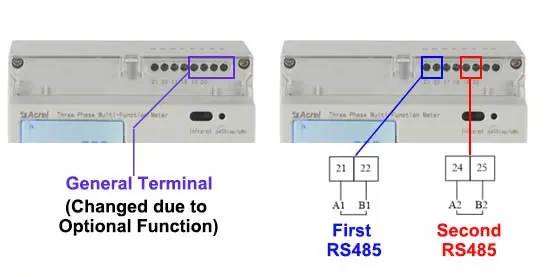

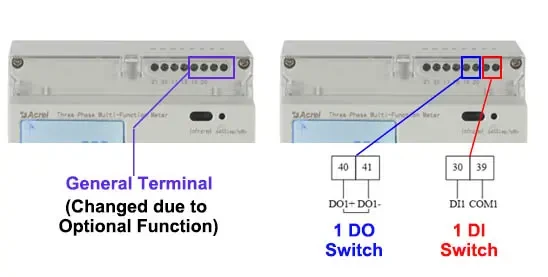

2채널 RS485, 1개 디지털 입력/ 1개 디지털 출력 등

태양열 에너지 수출 금지

태양광 인버터 역류 방지 에너지 미터

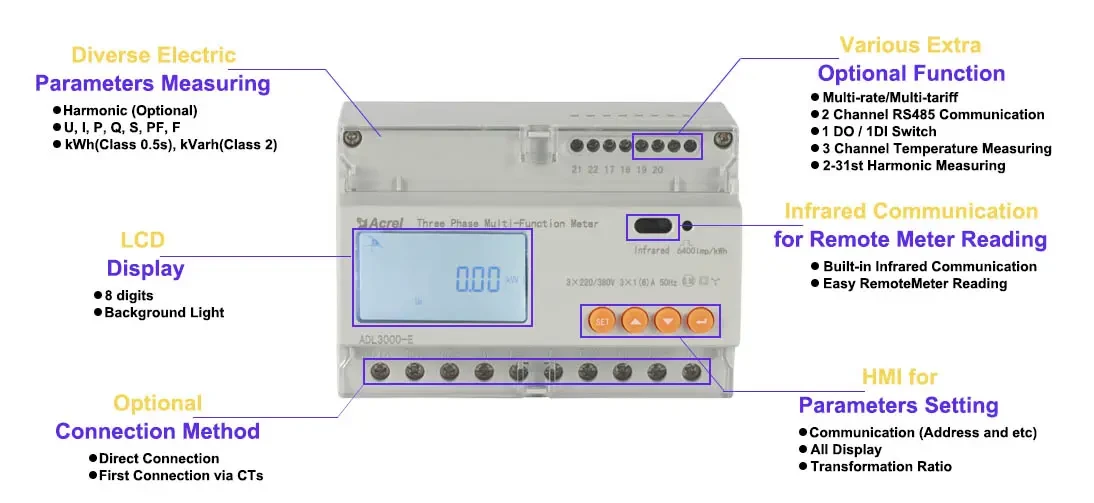

DTSD1352 Function introduction

우리의 솔루션

매개변수

모델 번호	DTSD1352

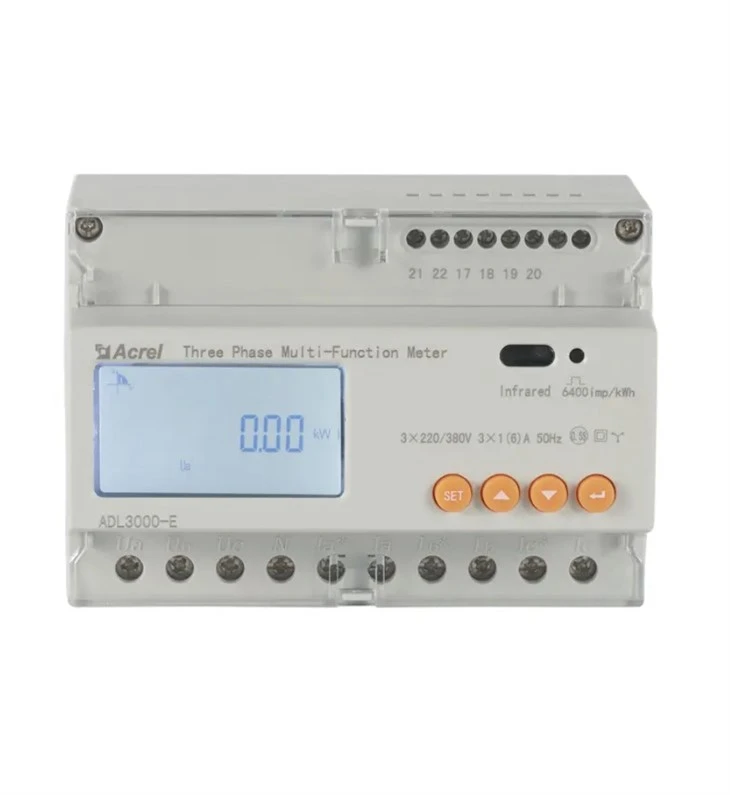

	3상 DIN 레일 태양계
전압	기준전압	3×100V, 3×380V,3×57.7/100V, 3×220/380V
	소비	<10VA(Single phase)
	임피던스	>2MΩ
	정확도 등급	오류±0.2%

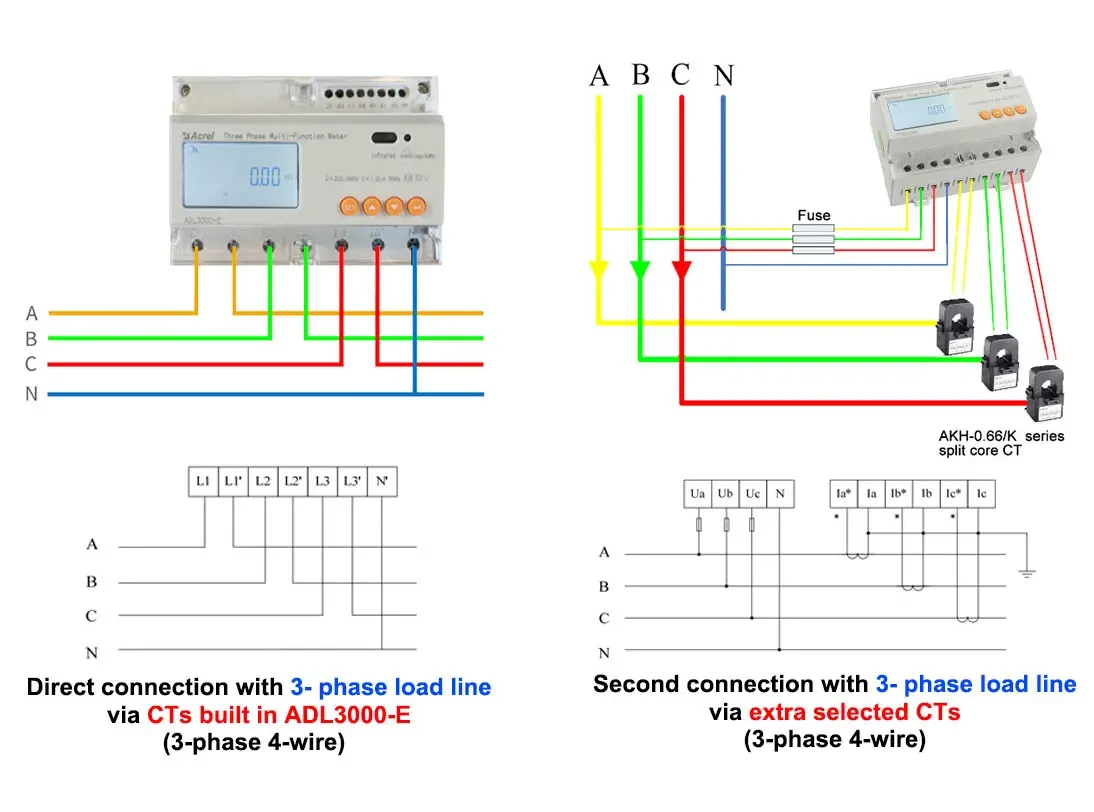

현재의	입력 전류	3×1(6)A(추가로 선택된 CT를 통한 3-상 부하선과의 두 번째 연결) 3×10(80)A(CT 내장 ADL3000-E를 통한 3-상 부하선과 직접 연결)
	소비	<1VA(Single phase rated current)
	정확도 등급	오류±0.2%
측정 분해능	전압: {{0}}.01V, 전류: 0.01A, 전력: 0.01kW, 에너지: 0.01kWh
힘		유효전력, 무효전력, 피상전력, 오차±0.5℅
빈도		{{0}}Hz, 오차±0.2%
온도		-40도 -99도
에너지		활성 에너지(정확도 등급: 0.5, 1), 무효 에너지(정확도 등급 2)
시계		0.5s/d 이하
에너지 펄스 출력		1개의 활성 광커플러 출력, 1개의 반응성 광커플러 출력
스위칭 출력		1 스위칭 출력
입력 전환		1개의 광커플러 입력
펄스의 폭		80±20밀리초
펄스 상수		6400imp/kWh,400imp/kWh(기본전류에 해당)
인터페이스 및 커뮤니케이션		RS485:모드버스 RTU
통신주소 범위		모드버스 RTU:1~ 247;
전송 속도		1200bps~19200bps
상대 온도		-25도 ~+55도
상대 습도		95℅ 이하(결로현상이 없을 것)
