제품 설명

Acrel 측정 변류기는 5-3000A의 기본 전류 측정 범위, 0.2 클래스 또는 0.5 클래스의 정확도 수준을 가지며 고전류 값을 5A 또는 1A로 변환하는 산업용 측정 전용이며 청구 전기와 함께 사용할 수 있습니다. 에너지 미터 및 측정은 정확하고 신뢰할 수 있습니다.

우리의 전류 측정 변압기는 플립 디자인, 아름다운 외관 및 편리한 배선을 사용했습니다. 투명 폴리카보네이트를 선택한 플립 커버 소재는 2차 리드의 배선을 명확하게 볼 수 있습니다. 원형 콤비네이션 홀 타입은 AC 전류 신호로 사용되어 케이블 및 버스바 설정 부품을 통과할 수 있으며 일반적으로 전기 측정기와 조합하여 사용됩니다.

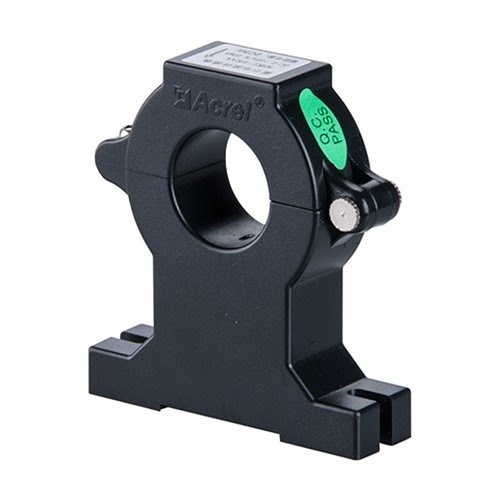

모습

매개변수

	비율	클래스& 부담(VA/Ω)			회전	부스바 유형(mm)/수량	직경(mm)
	비율	0.2	0.5	1	회전	부스바 유형(mm)/수량	직경(mm)
30I	15/5(1)			1.5	5	/	Ф22
	20/5(1)			1.5	4
	25-30/5(1)			1.5	3
	40-60/5(1)			1.5	2
	75-100/5(1)			1.5	1	30×10/1
	150-200/5(1)		2.5		1
	250/5(1)		3.75		1
	300-450/5(1)		5		1
	500/5(1)		10		1
	600/5		10		1
40I	10/5(1)			1.5	10	/	Ф30
	15/5(1)			1.5	8
	20/5(1)			1.5	5
	25-30/5(1)			1.5	4
	40/5(1)			1.5	3
	50-75/5(1)			1.5	2
	100/5(1)			1.5	1	40×10/1
	150/5(1)			2.5	1
	200/5(1)		2.5		1
	250/5(1)		3.75		1
	300-450/5(1)		5		1
	500-800/5(1)		10		1
	1000/5(1)	10			1
60I	150/5(1)			2.5	1	60×10/1 60×6/1-2	Ф44
	200-250/5(1)		2.5		1
	300-450/5(1)		5		1
	500-800/5(1)		10		1
	1000-1250/5(1)	10			1
	1500-2000/5(1)	20			1
	2500/5(1)	30			1
80I	150/5(1)			2.5	1	80×10/1	Ф50
	200-250/5(1)		2.5		1
	300-400/5(1)		5		1
	500-800/5(1)		10		1
	1000-1250/5(1)	10			1
	1500-2000/5(1)	20			1
	2500-3000/5(1)	30			1

치수

사이즈(mm) 방법	치수			구멍 크기			설치 크기
사이즈(mm) 방법	W	H	D	a	e	Φ	M	N
30 I	60	78	36	31	11	22	34	57.5
40 I	75	95	45	42	11	31	40	57.5
60 I	102	130	45	61.5	21	45	42	57.5
80 I	118	140	45	82	11	52	60	57.5
