생산 설명
DC 누설 전류 센서는 플럭스게이트 이론에 따라 측정된 직류 전류를 비례 직류 또는 전압 신호로 변환하는 측정 모듈로, 입력 측과 출력 측이 고도로 절연되어 있습니다. 일반적인 출력에는 4-20mA, DC0-5V 및 DC0-10V 신호가 포함됩니다. 이러한 표준 신호는 PLC, RTU 및 DAS 카드와 같은 다양한 장치에서 수집할 수 있으며 다양한 전류 모니터링 애플리케이션에 사용할 수 있습니다. 누설 전류 변압기는 콘센트 + 및 - DC 회로를 둘러싸고 있습니다.
회로 분기에서 센서의 출력 신호를 감지합니다. 회로 분기의 절연이 정상이면 센서를 통과하는 전류가 반대 방향으로 같아야 합니다. 출력 신호는 0입니다. 회로 분기가 접지되면 차동 전류가 누설 전류 변압기를 통과하고 센서의 출력이 0이 아닙니다. 따라서 회로 분기에서 출력 신호를 감지하여 DC 시스템에서 접지된 분기를 식별할 수 있습니다. 이 이론은 정확한 라인 식별을 보장하고 분산 커패시턴스의 영향을 방지합니다.
모습

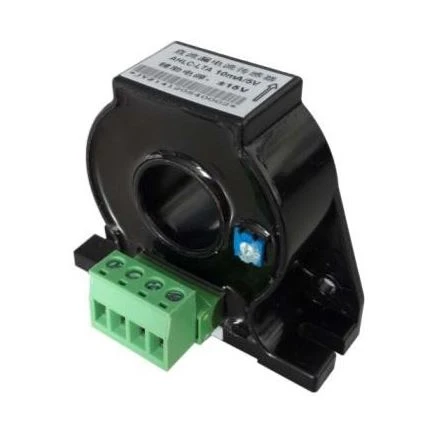

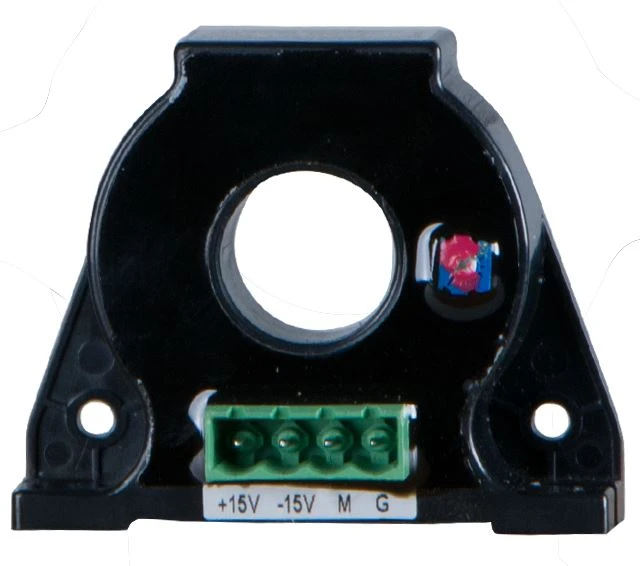

AHLC-LTA
AHLC-EA

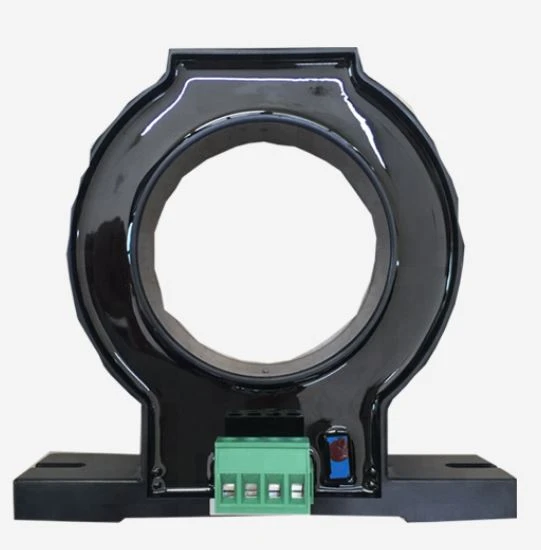

AHLC-EB
매개변수
사양 | 정격 전류 | 전원 공급 장치 | 정격 출력 | 측정 조리개(mm) | 정밀도 정도 |
AHLC-LTA | DC 10mA~2A | ±15V | 5V | φ 20 | 1 |
AHLC-EA | DC 10mA~2A | ±15V | 5V | φ 40 | 1 |
AHLC-EB | DC 10mA~2A | ±15V | 5V | φ 60 | 1 |

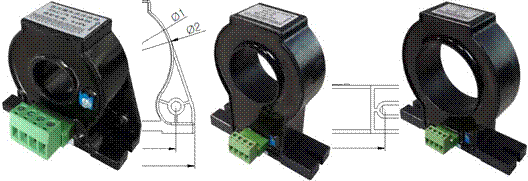

치수(단위: mm)
| ||
| 그림 1 | 그림 2 | 그림 3 |
사이즈 사양 | 외형 사이즈(mm) | 을 통해 | 설치 | 수치 | ||||
W | H | D | Φ 2 | Φ 1 | M | N | ||
AHLC-LTA | 68 | 57 | 20 | 50 | 20 | 52 | 52 | 그림 1 |
AHLC-EA | 100 | 108 | 30 | 75 | 40 | 78 | / | 그림 2 |
AHLC-EB | 120 | 112 | 30 | 94 | 60 | 98 | / | 그림 3 |
배선
인용
