묘사

PZ 시리즈 지능형 DC 에너지 미터는 DC 패널, 태양광 발전, 통신 기지국 및 충전 포트와 같은 응용 프로그램을 위해 설계되었습니다. 이 계측기 계열은 DC 시스템의 전압, 전류, 전력, 전진 및 역전력을 측정할 수 있습니다. 로컬 디스플레이에 사용할 수 있으며 측정 및 제어 시스템에서 산업 제어 장비, 컴퓨터와 연결할 수 있습니다.

PZ 시리즈 지능형 DC 에너지 미터는 또한 RS485 통신 인터페이스, Modbus-RTU 프로토콜, 릴레이 알람 출력, 디지털 입력 / 출력 : 사용자가 선택할 수있는 외부 변명 기능의 다양한 있습니다. 다른 요구 사항에 따라, 계측기 패널 키를 통해, 당신은 비율, 통신 매개 변수를 설정할 수 있습니다

외관

이 제품은 표준 Q/GDW1825-2013 DC 전력 계량기 사양, GB/T29318-2012 비자동차 충전 전기 에너지 계량기, Q/GDW364-2009 단상 에너지 미터 사양의 관련 기술적 요구 사항을 충족합니다.

매개 변수

매개 변수	값
입력	DC 전압	입력 범위	0~100V,0~500V,0~1000V
		입력 저항	≥6kΩ/V
	DC 전류	입력 범위	0~2500A(션트 또는 홀 센서)
		션트	출력 75mV
		홀	출력 0~20mA, 0~5V
		소비	≤ 1mW
	오버 로드	.2 배 정격(연속);1초 동안 10배 의 정격
정확도 클래스	0.5 클래스
펄스	전압 및 전류 :750V, 300A, 기본 펄스 상수:100imp/kWh
	전압 및 전류 :1000V, 300A, 기본 펄스 상수:100imp/kWh
	전압 및 전류 :1000V, 200A, 기본 펄스 상수:100imp/kWh

기능	측량 전기 파라미터의	U, I, P
	kWh 측정	액티브 kWh(양수 및 음수) 액티브 kWh(양수 및 음수)
	다중 관세	시간표의 두 세트, 1 년 4 시간대로 나눌 수 있습니다, 시간표의 각 세트는 12 일일 타임 슬롯으로 설정할 수 있습니다,4 속도 (F1, F2, F3, F4는 피크와 평평한 계곡입니다), 기간의 최소 간격은 15 분이며, 기간은 제로 포인트에 걸쳐 설정할 수 있습니다. (LCD 액정 계측기용)
	기록 데이터 레코드	그것은 지난 12 개월 동안 역사적인 전기 에너지를 계산할 수 있습니다 (다양한 속도로 전기 에너지). (LCD 미터만 있음)
	입력 및 출력 기능 전환	PZ72에는 두 개의 스위치 출력과 두 개의 스위치 입력이 있습니다. PZ96에는 두 개의 스위치 출력과 4개의 스위치 입력이 있습니다. 스위치 출력은 릴레이 출력으로 "원격 제어" 및 경보 출력을 구현할 수 있습니다. 스위치 입력은 로컬 스위치 상태 정보를 수집하고 표시할 뿐만 아니라 원격 전송 기능을 계측기의 RS485, 즉 "원격 신호" 기능을 통해 실현될 수 있다.
	전시	LCD 또는 LED
	통신	통신 인터페이스: RS485, 통신 프로토콜:MODBUS-RTU 또는 DL/T645-2007 프로토콜 Baud rate 1200, 2400, 4800, 9600, 19200, 38400 옵션, 적외선은 1200bps로 고정됩니다.
스위치	디	건조 접근 입력, 기기의 내장 전원 공급 장치, 광전 절연
스위치	하다	릴레이 출력 2개, 일반적으로 열린 접선, 용량 2A/30VDC 또는 2A/250VAC
전원 공급 장치	전압 범위	85~265VAC~50/60Hz;20~60VDC;100~350VDC
전원 공급 장치	소비	≤2W
절연 저항	≥100MΩ
전압을 견딜 수 있는 전력 주파수	3kV/1분(RMS)
환경	온도	작업: -25°C~+65°C;스토리지:-40°C~+80°C
	습도	≤93% RH 비응축
	고도	≤ 2500m

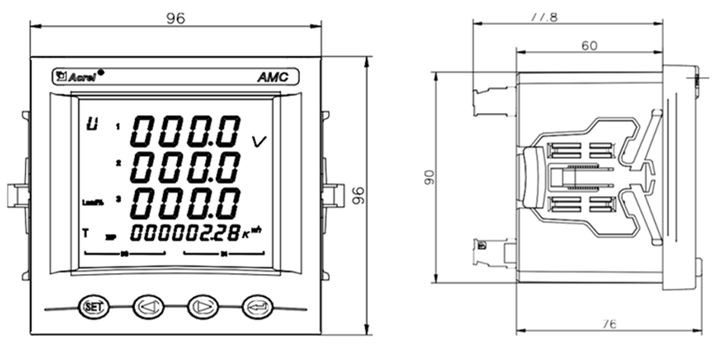

차원

개요	페이스 플레이트 크기		하우징 사이즈			크기 잘라내기
개요	너비	높이	너비	높이	깊이	너비	높이
72 평방 피트	75±0.2	75±0.2	75±0.2	75±0.2	75±0.2	75±0.2	75±0.2
96 평방 피트	96±0.2	96±0.2	96±0.2	96±0.2	96±0.2	96±0.2	96±0.2
