정보

특성

1)통신:RS485/Modbus-Rtu

2)다중 회로:단상 48개 또는 3상 16개

3) U와 I 평가:유:AC 220V/380V I:5A

기능

· A + B 이중 AC 콘센트 라인 2개의 3상 전압 및 48개의 단상(16개의 3상) 전류 전력, 전기 에너지 및 기타 전체 전력 매개변수

·48개 스위칭 상태

·RS485 통신 1개

설치

DIN 35mm

차원 (L*W*H):

180*90*45

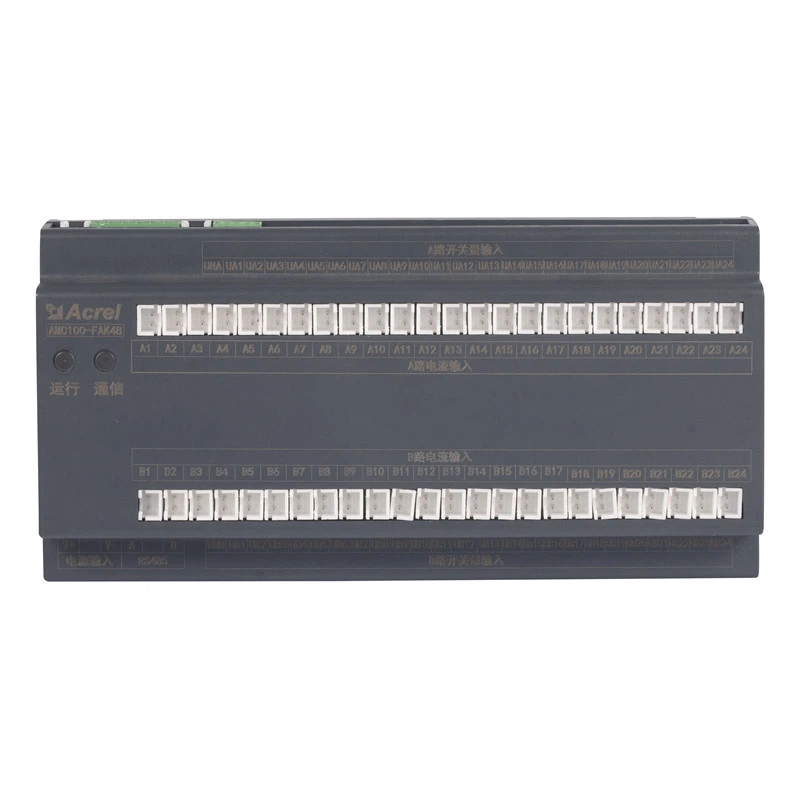

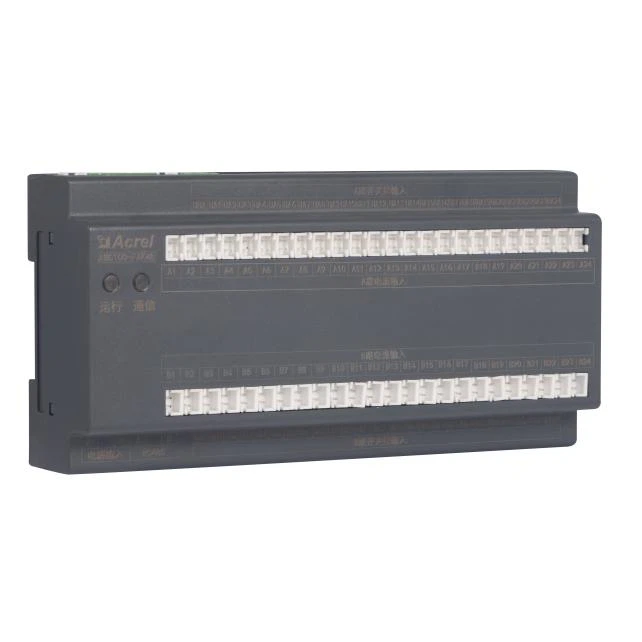

외관

배선

매개변수

분배 체계			교류
버스 전압	정격전압		220V
	측정 범위		±20%
	초과 적재		순시전압 2회/초
전류 수신 회로	정격		50mA
	범위		0.125-60mA
	초과 적재		연속 1.2회, 순시 10회/초
환경	높이		2500m 이하
	온도		일: -15도 -55도 저장: -25도 -70도
	습기		상대 습도 93% 이하
빈도			AC45-65Hz
측정하다		콘센트	전압/전류/유효전력/유효에너지 레벨 0.5, 무효전력/무효에너지 레벨 1
절연저항			모든 단자와 쉘의 전도성 부분 사이의 절연 저항은 100MΩ 이상입니다.
오염 수준			2
의사소통			RS485/모드버스-RTU
보호 수준			IP20

인용

모양	유형	기능	FOB 상하이 (USD)
	AMC100-ZA	A + B 이중 3상 AC 입력 회로의 전체 전력 매개변수 모니터링, 스위칭 상태 입력 8개, 스위칭 상태 출력 4개, 누출 모니터링 2개, 온도 및 습도 감지 1개, RS485 통신 3개	148
	AMC-FA30	A + B 듀얼 AC 콘센트 총 30개 분기 및 1개의 RS485 통신의 전체 전력 매개변수를 모니터링합니다.	133
	AMC-FA48	A + B 듀얼 AC 콘센트 총 48개 분기 및 1개의 RS485 통신의 전체 전력 매개변수를 모니터링합니다.	177
	AMC-FAK30	A + B 이중 AC 콘센트 총 30개 분기 및 RS485 통신 1개의 전체 전력 매개변수 및 스위치 상태를 모니터링합니다.	177
	AMC-FAK48	A + B 이중 AC 콘센트 총 48개 분기 및 RS485 통신 1개의 전체 전력 매개변수 및 스위치 상태를 모니터링합니다.	237
	AMC100-ZD	2개의 독립적인 수신 라인 A + B, 스위칭 입력 8개, 스위칭 출력 4개, 온도 및 습도 감지 1개, RS485 통신 3개의 전압, 전류, 전력 및 전기 에너지를 모니터링합니다.	148
	AMC100-FD30	총 30개 분기 및 1개의 RS485 통신에서 A + B 이중 DC 출력 라인의 전체 전력 매개변수를 모니터링합니다.	133
	AMC-FD48	총 48개 분기 및 1개의 RS485 통신에서 A + B 이중 DC 출력 라인의 전체 전력 매개변수를 모니터링합니다.	177
	AMC100-FDK30	A + B 듀얼 DC 콘센트 30개 분기 및 1개의 RS485 통신의 전체 전력 매개변수 및 스위칭 상태(활성)를 모니터링합니다.	177
	AMC100-FDK48	A + B 듀얼 DC 콘센트 48개 분기 및 1개의 RS485 통신의 전체 전력 매개변수 및 스위칭 상태(활성)를 모니터링합니다.	237
