폐루프 홀 전류 센서는 홀 자기 밸런싱 전류 센서라고도 합니다. 그것은 자기 균형 이론과 언급된 이론을 통합합니다. 즉, 강자계 집중기는 1차 전류에 의해 생성된 자기장을 집중적으로 홀 성분에 인가한다. 그러면 홀 성분에서 출력되는 전압 신호가 증폭되어 전력 증폭기의 입력이 됩니다. 오프셋 전류 출력은 2차 보상 코일을 통해 흐릅니다. 2차 코일에 의해 생성되는 자기장은 1차 전류에 의해 생성되는 자기장과 반대입니다. 이러한 방식으로 1차 필드가 보상되고 홀 출력이 점차 감소합니다. 1차 필드가 2차 필드와 동일하고 오프셋 전류가 안정적으로 유지되면 자기 밸런싱이 됩니다. 이 회로는 주로 전자기 변환 부품, 회로 증폭기 및 드라이브 보상 회로로 구성됩니다.

1 유형에 대한 설명

2 투기. 및 크기(단위：mm)

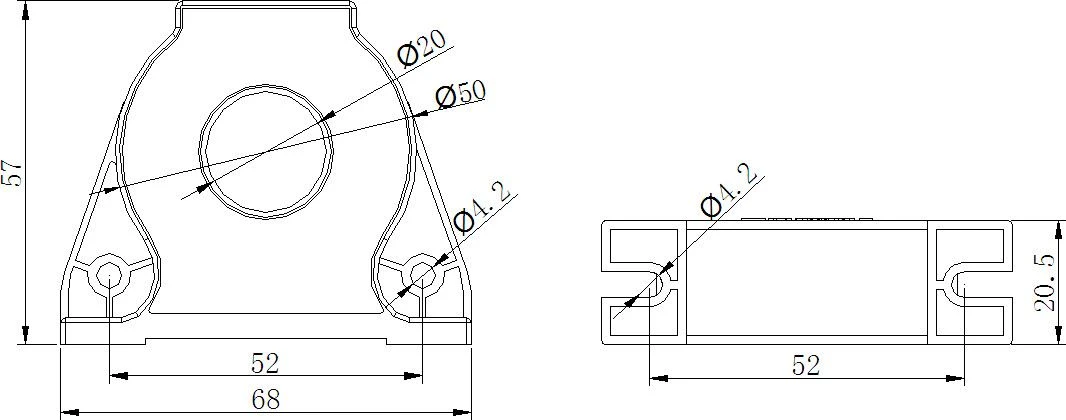

2.1 AHBC-LTA의 아웃라인 사이즈

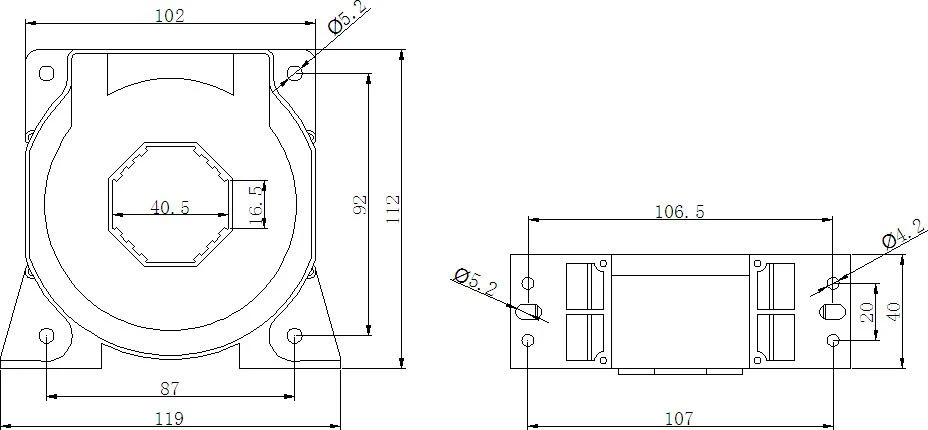

2.2 AHBC-LT1005의 외형 사이즈

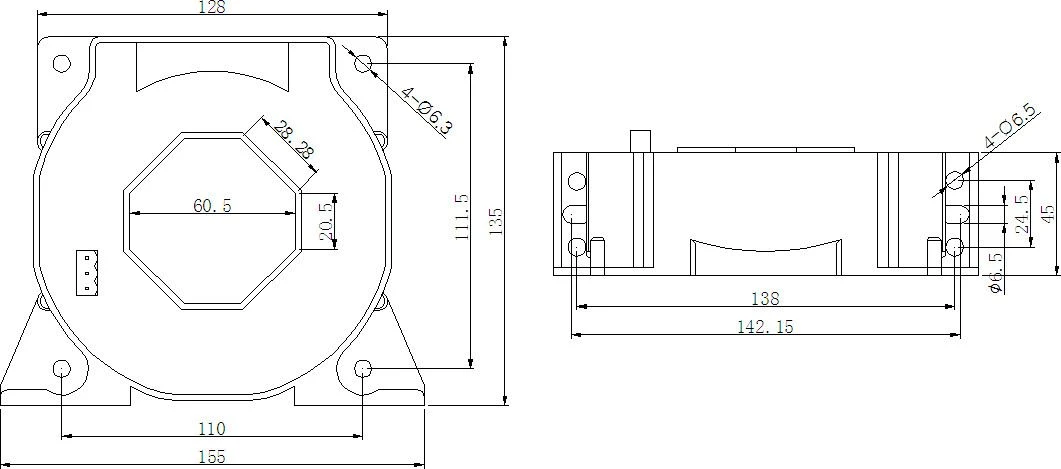

2.3 AHBC-LF의 외형 사이즈

3. 사양의 상호 참조 표 -매개변수

사양	정격 전류	전원 공급 장치	정격 출력	측정 조리개(mm)	정밀도 정도
AHBC-LTA	100～300A	±15V	50mA/100mA	φ 20	0.5
AHBC- LT1005	1000A	±15V	200mA	/	0.5
AHBC-LF	2000A	±15V	400mA	/	0.5
