개요:이 기사는 베트남에서 ADF400L 다중 회로 에너지 미터의 응용 프로그램을 소개합니다. ADF400L 시리즈 다중 채널 에너지 미터는 조합 모듈을 통해 최대 36개의 단상 회로 또는 12개의 3상 회로, CT 연결 또는 직접 연결을 실현할 수 있습니다. 높은 정확도, 높은 집중도, 중앙 집중식 관리, 설치 유연성, 커뮤니티, 학교, 모든 지역 기업의 서로 간섭하지 않는 장점을 갖춘 이 시리즈의 에너지 미터. 미터 시리즈는 선불 전원 기능을 지원합니다.
1. 프로젝트 개요:
회사는 베트남에 있습니다. 고객은 2개의 채널 3상 직접 액세스 및 2개의 채널 3상 2차 액세스 측정이 필요합니다. Acrel ADF400L 시리즈 에너지 미터는 사용자'의 적용 및 조건을 충족합니다.
2. 제품 사양:
메인 모듈
1. 백엔드 측정 모듈에 작동 전원을 제공하는 삼상 3*220/380V 전원 공급 장치;
2.Man-machine 인터페이스: LCD 및 버튼
프로그램 작성;
3. 적외선 통신
4. RF 카드 스와이핑(IC 기능);
5. 2 채널 RS485 네트워크 통신(*C 기능);
6. 3번 확장 무선 모듈용 RS485 통신(RJ45 연결 모드);
7. 최대 2DI/2DO(K 기능);
8. 최대 1개의 이더넷 통신(CE 기능);

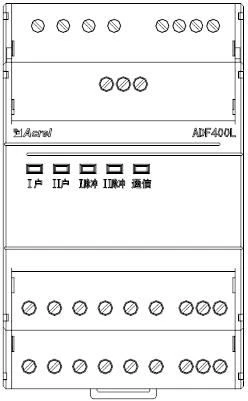

변압기 액세스 측정 모듈
1. 양방향 삼상 3*1 (6) 측정이 가능합니다.
2. 2개의 활성 에너지 펄스 출력;
3. 2개의 3상 작동 상태, 펄스 및
통신 표시;
4. 최대 4DI/4DO 기능(K 기능);
측정 모듈에 직접 액세스
1. 단방향 3상 3*10(80) 측정 또는 3방향 단상 10(80) A 측정을 실현할 수 있습니다.
2.1 활성 에너지 펄스 출력;
3. 삼상 작동 상태, 펄스 및 통신 상태 LED 표시;
3. 주요 기능:
표시하다 | LCD |
에너지 모니터링 | 활성 에너지(포지티브, 네거티브), 반응성 에너지(포지티브, 네거티브) |
전력 측정 | 전압, 전류, 역률, 주파수, 유효 전력, 무효 전력, 피상 전력 |
고조파 기능 | 총 고조파, 하위 고조파 (2~31) |
3상 불균형 | 전압, 전류 불균형 |
하잘것 없는 물건 | 메인 모듈 2DI2DO; CT 연결 2DI4DO(직접 연결) |
의사 소통 | 적외선; RS485 MODBUS-RTU 및 DL/T645 |
역사 에너지 | 12개월 에너지 기록 |
4.신청
ADF400L 다중 회로 에너지 미터는 최대 12개의 3상 또는 36개의 단상 직접 액세스 측정 또는 12개의 3상 상호 인덕터 액세스 측정, 모듈 조합 측정 방법을 통해 직접 액세스 및 상호 인덕터 액세스의 하이브리드를 달성할 수 있습니다.
5. 결론
ADF400L 시리즈 전기 에너지 계량기는 높은 정확도, 중앙 집중식 설치, 중앙 집중식 관리, 높은 설치 유연성 및 비간섭성으로 인해 커뮤니티, 학교, 기업 등에서 인기가 있습니다.
서지
1.엔터프라이즈 마이크로그리드 시스템 솔루션 2021.04
