애플리케이션
의료 IT 시스템 절연 모니터링 장치 및 오류 위치 시스템은 병원 수술실, ICU(CCU) 및 기타 중요한 장소에 적합하며 이러한 연속적이고 안정적인 전원 솔루션을 위한 안전한 장소를 제공할 수 있습니다.
구조
주요 기능

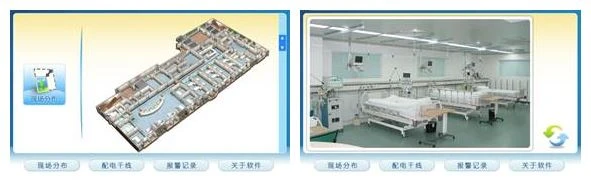

1) 1차 결선도 및 현장 분포 표시
2) 실시간 데이터 수집 및 표시
3) 오류 경보
4) 원격 파라미터 설정 및 조회
5) 그래픽 디스플레이
각 절연 전력 계통의 절연 상태, 부하 상태 및 절연 변압기 온도를 그래프 형식으로 표시합니다.
제품 선택
1)AITR 시리즈 의료 절연 변압기
 | ◆ 의료 IT 시스템용 절연 변압기 ◆ 이중절연처리, 정전차폐층 ◆ PT100 온도 센서 ◆ 정격 전력: 3.15… 10KVA ◆ CE 마크 |
2) AIM-M10 의료용 지능형 절연 모니터
 | ◆ 의료 IT 시스템의 절연 모니터링 ◆ 절연 변압기의 부하 및 온도 모니터링 ◆ 장치 단선 모니터링 ◆ LED 표시등: 켜짐, 절연, 과부하, 과열 ◆ 하나의 알람 릴레이 출력 ◆ 테스트 버튼 ◆ RS485 1개, MODBUS-RTU |
3) AIM-M100 의료용 지능형 절연 모니터
 | ◆ 의료 IT 시스템의 절연 모니터링 ◆ 절연 변압기의 부하 및 온도 모니터링 ◆ 장치 단선 모니터링 ◆ LED 표시등: 켜짐, 절연, 과부하, 과열 ◆ 2개의 경보 릴레이 출력 ◆ 테스트 버튼 ◆ RS485 1개, MODBUS-RTU |
4) AIM-M200 의료용 지능형 절연 모니터
 | ◆ 의료 IT 시스템의 절연 모니터링 ◆ 절연 변압기의 부하 및 온도 모니터링 ◆ 장치 단선 모니터링 ◆ LED 표시등: 켜짐, 절연, 과부하, 과열 ◆ 2개의 경보 릴레이 출력 ◆ 테스트 버튼 ◆ 절연 결함 위치 ◆ RS485(MODBUS-RTU) + CAN(사용자 지정 프로토콜) |
5) AID10 알람 및 디스플레이 기기
◆ 원격 모니터링
◆ LED 표시등: 켜짐, 절연, 과부하, 과열
◆ 음소거 버튼
◆ 테스트 버튼
◆ 전원 공급 장치: DC24V
◆ RS485, MODBUS-RTU
6) AID120 알람 및 디스플레이 기기
 | ◆ 원격 모니터링 ◆ LED 표시등: 켜짐, 절연, 과부하, 과열 ◆ 음소거 버튼 ◆ 테스트 버튼 ◆ 전원 공급 장치: DC24V ◆ RS485, MODBUS-RTU |
7) AID150 알람 및 디스플레이 기기
 | ◆ 원격 모니터링 ◆ LED 표시등: 켜짐, 절연, 과부하, 과열 ◆ 음소거 버튼 ◆ 테스트 버튼 ◆ 전원 공급 장치: DC24V ◆ RS485, MODBUS-RTU |
8) ACLP10-24 DC 전원 공급 장치
 | ◆ AID 시리즈에 전원 공급 ◆ AC 220V 입력, DC 24V 출력 ◆ 완전 절연 선형 변압기 ◆ 전원 표시등 |
9) ASG150 신호 발생기
 | ◆ 장애 위치 신호 생성 ◆ L1 및 L2 단선 감지 ◆ LED 표시등: 켜짐, 통신, L1, L2, 오류 ◆ CAN 버스, 맞춤형 프로토콜 ◆ 전원 공급 장치: DC24V |
10) AIL150-4/-8 절연 결함 탐지기
| ◆ AC IT 시스템의 절연 결함 위치 ◆ AIL150-4: 4개의 측정 채널 ◆ AIL150-8: 4개의 측정 채널 ◆ LED 표시등: 켜짐, 통신, L1…L8 ◆ CAN 버스, 맞춤형 프로토콜 ◆ 전원 공급 장치: DC24V |
일반적인 솔루션

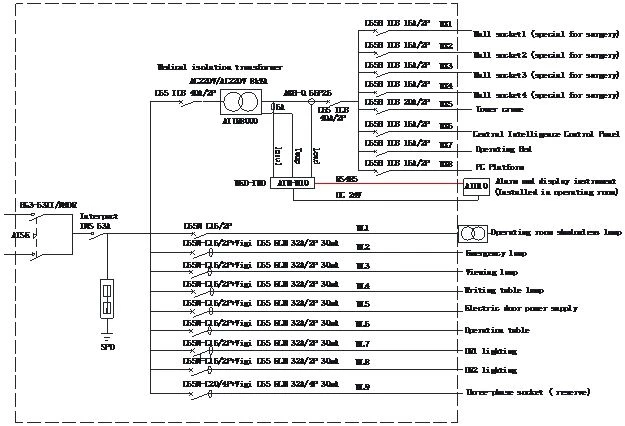

1) 4종 세트

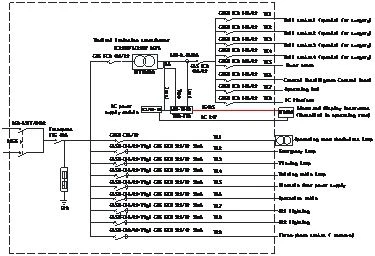

2) 5종 세트

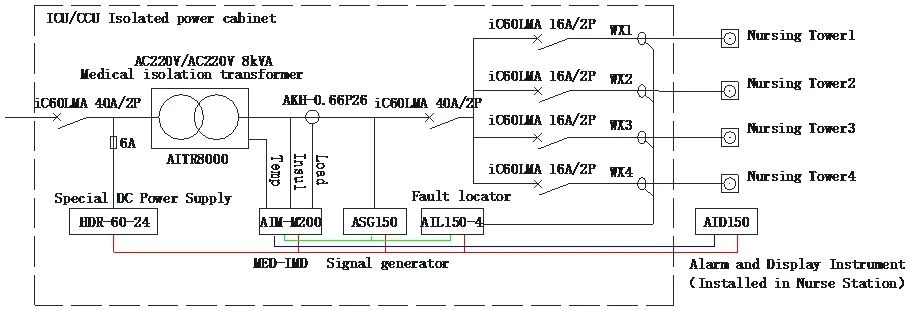

3) 7종 세트

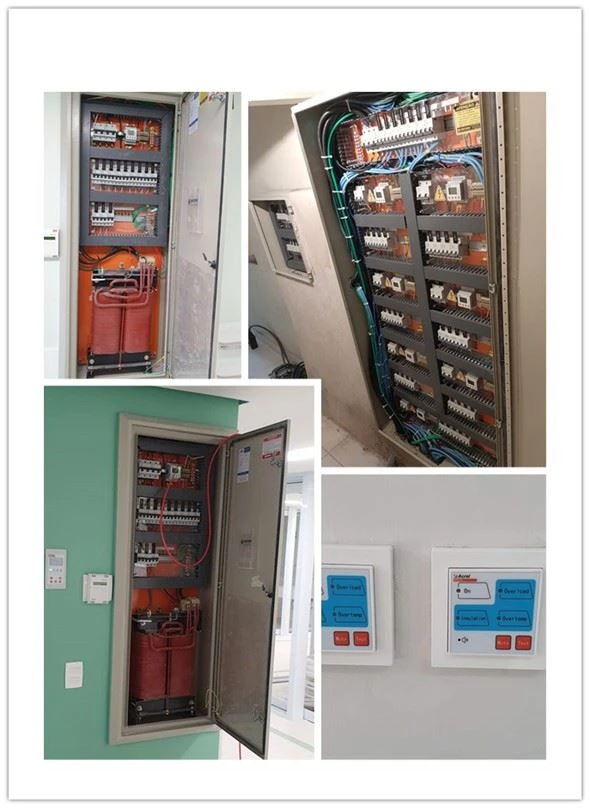

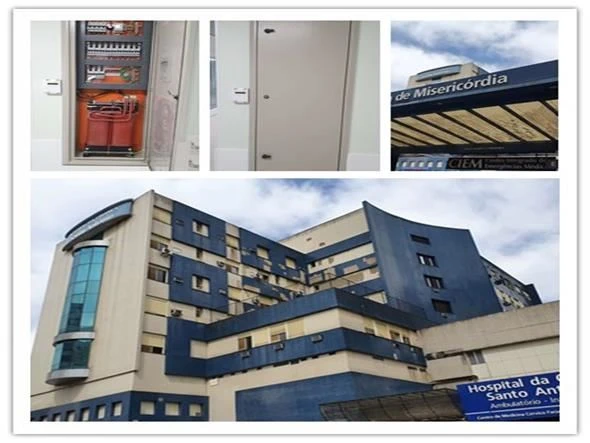

현장 사진
