잔류 전류 작동 릴레이

AC 유형

유형

입력

정격 잔류 작용 전류

0.03、0.1、0.3、0.5(A)

0.03、0.05、0.1、0.3、0.5、1、3、5、10、

30(A) 주 3

비구동 제한시간 △t

0.1、0.5(s)

0、0.06、0.1、0.2、0.3、0.5、0.8、1、4、

10(s) 참고 4

정격 잔존

무동작 전류 I△no

50%I△n

50%I△n

성능 특성

단순 정현파 교류

단순 정현파 교류 및 맥동 직류

빈도

50Hz±5Hz

50Hz±5Hz

작업 오류

-20% ~ -10%I△n

-20% ~ -10%I△n

산출

출력 모드

하나는 정상 닫힘이고 다른 하나는

변환

하나는 정상적인 닫힘 또는 열림이고 다른 하나는 변환용입니다.

접점 용량

5A 250VAC 5A

30VDC

AL1:8A 250VAC 5A 30VDC AL2:6A 250VAC 5A 30VDC

리셋 모드

현장과 장거리

하나,

즉석, 장거리 및 자동

전원 공급 장치

전압 범위

AC110V, AC220V(허용

오차±10%)

AC110V, AC220V, DC85-270V

(허용오차±10%)

전력 소모

≤5W

전력 주파수 내전압

전원 공급 장치, 입력 및 출력 사이의 교류 유효값: 2kV/1min

정상 작동 시

온도

작동 온도: -20℃ ~ +55℃ 보관 온도: -30℃ ~ +70℃

습기

≤95%RH, 결로 및 부식성 가스 장소

해발 고도

≤2000m

오염 등급

3학년

설치 카테고리

Ⅲ형

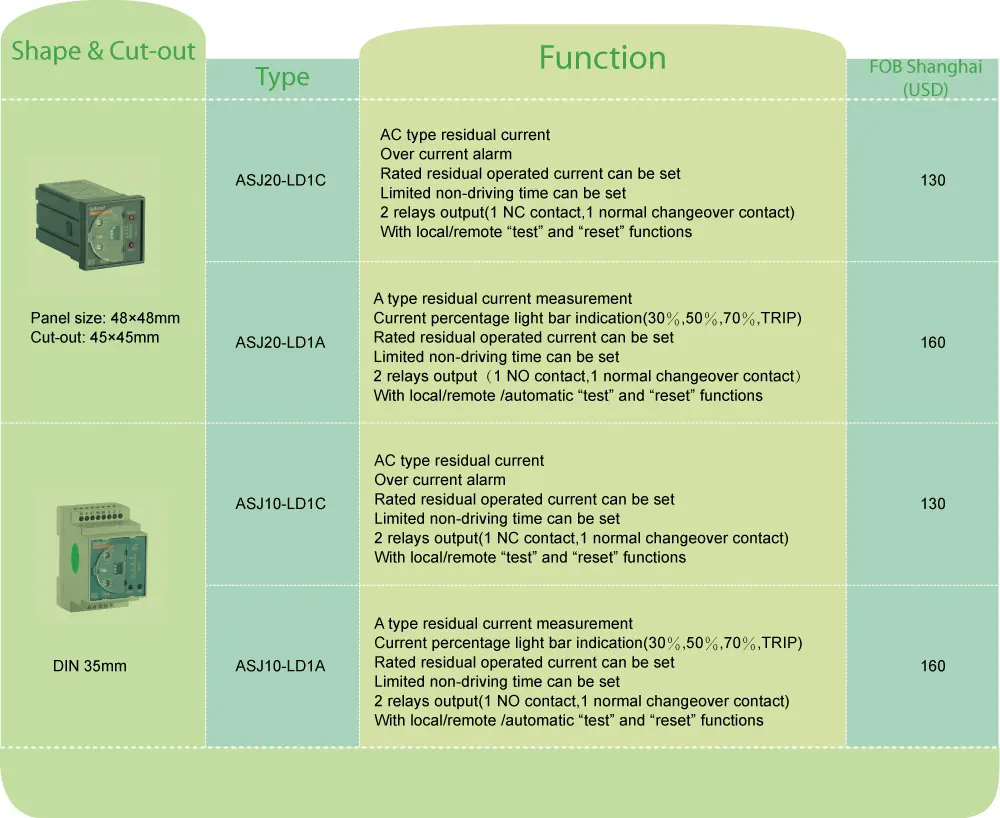

ASJ10-LD1C

1. AC 형 잔류 전류 측정;

2. 현재 교차선의 경보 프롬프트;

3. 정격 잔류 작동 전류를 측정할 수 있습니다.

4. 운전하지 않는 시간을 제한할 수 있습니다.

5. 두 세트의 릴레이 출력;

6. 로컬 및 원격 "테스트" 및 "재설정" 기능 포함.

레일 가이딩(TS35mm)

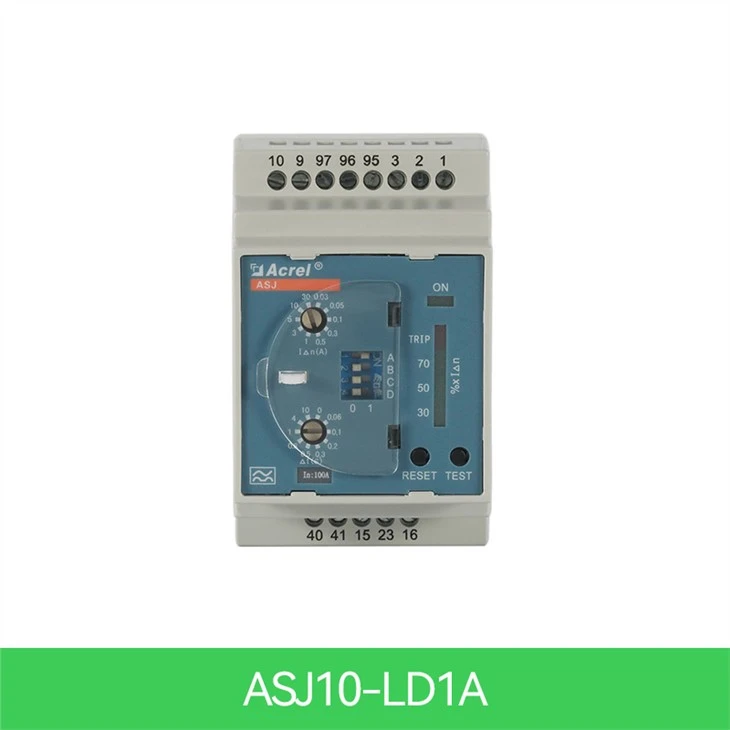

ASJ10-LD1A

1. A형 잔류 전류 측정;

2. 현재 백분율 표시등 열 표시;

3. 정격 잔류 작동 전류를 측정할 수 있습니다.

4. 운전하지 않는 시간을 제한할 수 있습니다.

5. 릴레이 출력 2세트(설정 가능) 참고 1 ;

6. 로컬 및 원격 "테스트" 및 "재설정" 기능 포함.

ASJ20-LD1C ASJ20-LD1A

48×48(가로폭)

43.8×43.8×100(폭

깊이별 높이)

45×45(폭

키)

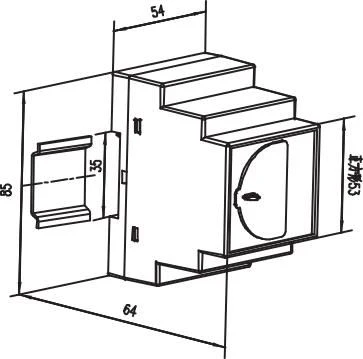

ASJ10-LD1C ASJ10-LD1A

85×54×64(길이×폭×높이)
